ГлавнаяОбъекты → Блочно-модульная котельная для отопления и ГВС спортивной базы

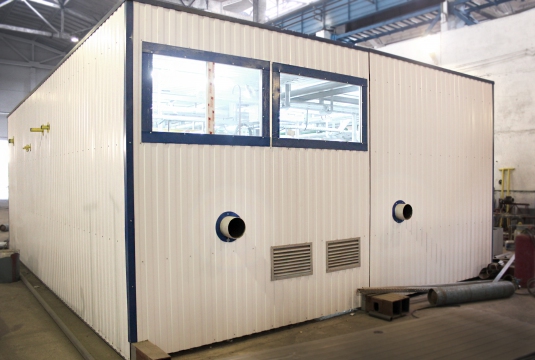

Блочно-модульная котельная для отопления и ГВС спортивной базы

Назначение: Отопление и ГВС
Место отгрузки: г. Москва
Дата отгрузки: Май 2014

Характеристики

Количество блоков

2

Мощность

0,54 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х3,4х3,4 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,11 МВт

Дымовая труба

ферменная высотой 25 метров, Н=25 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 200 SX2A» 270 кВт,  «VIESSMANN», Германия

2

3

Водоподготовительная установка

1

4

Насос рециркуляции котла, Германия/Дания (WILO/Grundfoss)

2

5

Насос сетевого контура отопления, Q= 19 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос котлового контура отопления, Q= 16 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Теплообменник контура отопления пластинчатый «Ридан», Q=270 кВт

2

8

Насос контура ГВС, Q= 1,7 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

9

Теплообменник контура ГВС пластинчатый «Ридан», Q=55 кВт

2

10

Комплект арматуры ГВС

1компл.

11

Расширительный мембранный бак котлового контура

1

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

13

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

14

Горелка газовая «WG-30 N/1», Weishaupt, Германия.

2

15

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

18

Водяной калорифер

1

19

Вентилятор вытяжной

1

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

24

Поагрегатный учет расхода газа

2

25

Учет электроэнергии

1

26

Учет исходной воды

1







27

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=25 м.

1

28

Трубопроводы, теплоизоляция, крепления

1компл.

29

Пакет рабочей документации на котельную

1компл.

30

Паспорт

1

Заказчик

ООО «Комплексная учебно-спортивная база ”Белокаменная”»
