Котельная для отопления и ГВС жилых домов

Назначение:Отопление и ГВС
Место отгрузки:Одинцовский район, Московская область
Дата отгрузки:Февраль 2014

Характеристики

Количество блоков

2

Мощность

2,4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х6х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,7 МВт

Дымовая труба

Ферменного типа с 2-я индивидуальными газоходами, Н=21 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 10х6х3,2 м.

2

Тепломеханическое оборудование

2

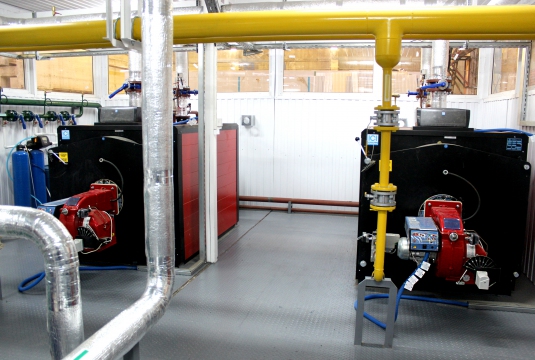

Стальной водогрейный котел «REX 120» 1200 кВт,  «ICI CALDAIE», Италия

2



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевого контура отопления с частотным преобразователем, Q= 83 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос котлового контура отопления с частотным преобразователем, Q= 69 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Теплообменник контура отопления пластинчатый «Ридан», Q=850 кВт

2

7

Насос контура ГВС, Q= 11 м3/ч., H=32 м.в.ст. с частотным преобразователем, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

8

Теплообменник контура ГВС пластинчатый «Ридан», Q=350 кВт

2

9

Комплект арматуры ГВС

1компл.

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

11

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

12

Газовая горелка с модуляцией пламени P71 M.PR.S.RU.A.8.40, CIB UNIGAS, Италия.

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

15

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

17

Водяной калорифер

3

18

Вентилятор вытяжной

2

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1

20

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1компл.

22

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

23

Учет тепла на отопление и ГВС

3 компл.

24

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

25

Учет электроэнергии

1

26

Учет исходной воды

1







27

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=21 м.

1

28

Трубопроводы, теплоизоляция, крепления

1компл.

29

Пакет рабочей документации на котельную

1компл.

30

Паспорт

1
