ГлавнаяОбъекты → Миникотельная для отопления и ГВС
Тип объекта:Мини-котельная
Назначение:Отопление и ГВС
Место отгрузки:г. Калуга
Дата отгрузки:Январь 2014

Характеристики

Количество блоков

1

Мощность

0,302 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х2,4х3 м

Топливо основное

дизельное топливо

Топливо резервное

масло

ГВС

0,1 МВт

Дымовая труба

стальная самонесущая, Н=6 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

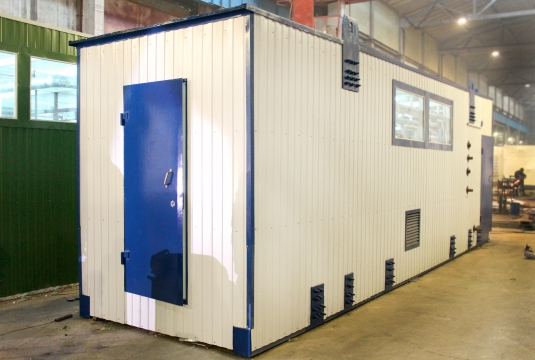

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШ): 9х2,4 м.

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «SuperRAC 150» 151 кВт,  «I.VAR», Италия

2



3

Водоподготовительная установка

1

4

Насос сетевой, Q= 11 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос контура ГВС, Q= 1,6 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Теплообменник контура ГВС пластинчатый «Ридан», Q=50 кВт

2

7

Комплект арматуры ГВС

1компл.

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

9

Горелка дизельная «GX 3.22 TL», F.B.R., Италия.

2

10

Линия подачи дизельного топлива:

  • емкость запаса топлива V=5м3
  • насос подачи топлива
  • комплект арматуры

1компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

12

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

13

Водяной калорифер

1

14

Вентилятор вытяжной

1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

1

16

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

19

Учет электроэнергии

1

20

Учет исходной воды

1







21

Дымовая труба стальная, Н=6 м.

1

22

Трубопроводы, теплоизоляция, крепления

1компл.

23

Пакет рабочей документации на котельную

1компл.

24

Паспорт

1

Заказчик

ООО «Тариус Энерго» ведёт свою деятельность в сфере архитектуры, инженерно-технического проектирования; деятельность в области стандартизации и метрологии, мониторинга состояния окружающей среды, ее загрязнения.
