В 1999 году для решения задач правительственной программы по энергоресурсосбережению специалисты компании «Яринжком» разработали универсальные водогрейные газомазутные котлы типа «ЛУЧ», успешно прошедшие испытания при работе на объектах ЖКХ Ярославской области. В процессе эксплуатации котлы показали высокий КПД при работе на всех типах топлива. Это подтверждено протоколами сертификационных испытаний органов по сертификации «Санрос» (город Москва), ЗАО НПО «ТЕХКРАНЭНЕРГО» (город Владимир). По сравнению с аналогами промышленный водогрейный котел «ЛУЧ» имеет ряд преимуществ.

Конструктивно в нем предусмотрен дополнительно независимый водогрейный контур конвективного пакета с параметрами нагрева воды 100—115 С, который служит для разогрева мазута в установке мазутоснабжения и предварительного подогрева обратной воды на входе в котел. Данная конструкция позволяет оптимизировать процесс горения мазута, снижает коррозию поверхностей нагрева котла, а также утилизирует тепло уходящих дымовых газов. При работе котла на природном газе или дизельном топливе этот контур используется как предвключенная поверхность нагрева, включенная в общую схему циркуляции котла. Удачное решение конструкции котла «ЛУЧ» позволяет иметь высокий КПД, исключает температурные перекосы в экранах нагрева, минимальные гидравлические сопротивления по воде и газовому тракту. Габаритные размеры позволяют применять котлы «ЛУЧ» в строительстве блочно-модульных котельных. Конструкция котлов запатентована.

Котлы марки «ЛУЧ», производимые ЗАО «Яринжком», нашли широкое применение в хозяйствах и на предприятиях Ярославля и Ярославской области, а также за ее пределами в Центральной России и в районах Крайнего Севера.

Объекты с котлами «Луч»:

Котлы «Луч» - применение в стационарной котельной (Стационарная котельная 8 МВт)

Котлы «Луч» - примененение в блочно-модульной котельной БМК (БМК 4 МВт)

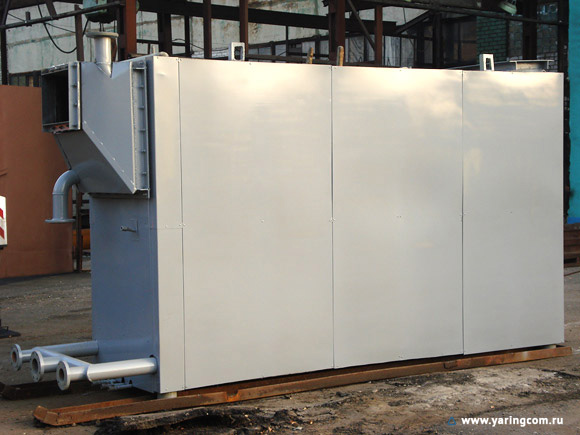

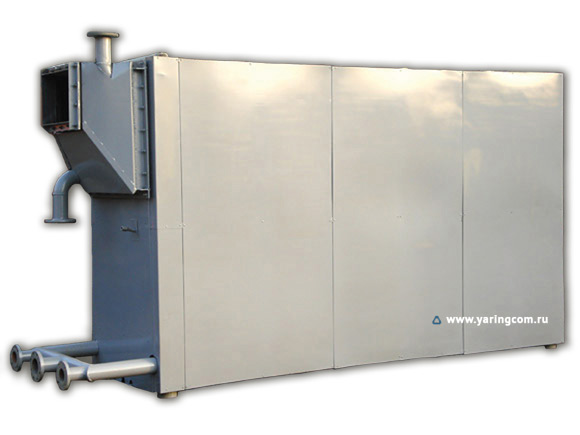

Промышленные водогрейные газомазутный котёл ЛУЧ

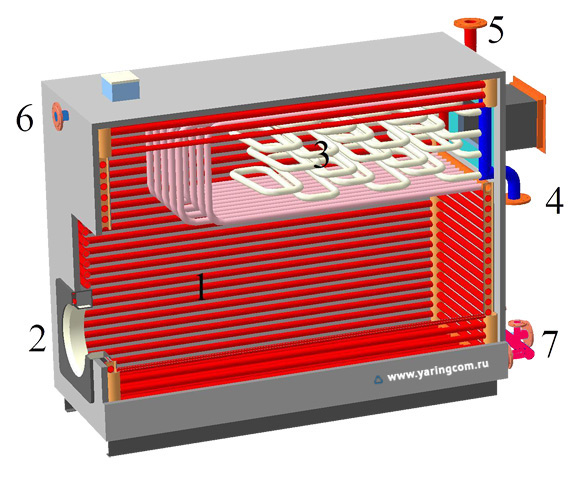

Топочная камера
Рампа (установка горелки)
Конвективный пакет
Вход воды на конвективный пакет
Выход воды из конвективного пакета
Вход прямой воды
Выход прямой воды

Технические характеристики водогрейного автоматизированного котла «Луч» для газообразного и жидкого топлива

Наименование показателя	Величина показателей котлов
Наименование показателя	«Луч-2,0-95»	«Луч-1,2-95	«Луч-0,65-95»
Расчетное давление воды, Мпа (кгс/см²)	0,7 (7)	0,7 (7)	0,7 (7)
Номинальная теплопроизводительность, МВт (Гкал/ч)	2 (1,72)	1,2 (1,032)	0,63 (0,51)
Поверхность нагрева общая, м²	86,72	52,03	27,23
Объем водяной, м²	1,25	0,75	0,39
Температурный режим, °С А) топочный экран Б) конвективный пучок	70-95 100-115	70-95 100-115	70-95 100-115
Тепловосприятие конвективной части котла, Гкал/ч	0,76	0,456	0,24
Количество воды, проходящей через котел, м³/ч	68	41,2	22,4
Количество воды, проходящей через конвективный пучок, м³/ч	72,49	30,71	24,32
Расход топлива на котел А) мазут, Q_p=9170 ккал/кг Б) газ природный, Q_p=7960 ккал/кг	206 кг/ч 237,5 м³/ч	123,7 кг/ч 142,5 м³/ч	64,7 кг/ч 74,5 м³/ч
Температура мазута перед горелкой, °С	80-95	80-95	80-95
Температура дымовых газов на выходе из котла, °С	130	130	130
Коэффициент избытка воздуха в топке горелки А) топливо-мазут Б) топливо-газ	РГМГ 1,15 1,1	РГМГ 1,15 1,1	РГМГ 1,15 1,1
Коэффициент полезного действия котла (КПД), % А) топливо-мазут Б) топливо-газ	91 92,4	91 92,4	91 92,4
Габаритные размеры, мм	4250х1114х2414 (h)	3295х996х2383(h)	1700х850х1700 (h)
Масса, т	4,62	2,95	1,62
