ГлавнаяТиповые решенияТиповые решения резервуаров → Типовое решение подземного одностенного резервуара РГЦ объемом от 40 до 60 м³

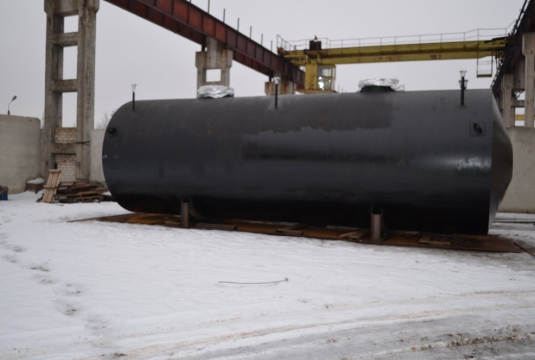

Типовое решение подземного одностенного резервуара РГЦ объемом от 40 до 60 м³

Используется для хранения
нефтепродуктов, воды, масел и смазочных материалов
Укомплектован технологическими трубопроводами
(патрубками с фланцами)
Оснащен необходимым навесным оборудованием
для контроля наполнения/выдачи используемого продукта
Система диспетчеризации
с передачей сигналов по кабелю/радио-каналу/GSM-каналу
Дополнительно может быть оснащен
теплоизоляция; нагревательный элемент; лестница и площадка обслуживания; внутреннее покрытие

Характеристики

Габаритные размеры позволяют осуществлять перевозку автомобильным и железнодорожным транспортом в основных габаритах транспортировки
Срок изготовления до 15 календарных дней
Документы рабочая документация (проект), паспорт резервуара, сертификат соответствия

Основное оборудование

Наименование (характеристика)

Кол-во

1

Корпус резервуара

1

2

Горловина с крышкой, L=500 мм

1

3

Строповочные рымы

1 компл.

4

Опоры

1 компл.

5

Технологическая шахта, L=1200 мм

6

Наружное покрытие – резинобитумная мастика

1 компл.

7

Технологические трубопроводы (патрубки с фланцами):

  • патрубок наполнения
  • патрубок выдачи
  • дыхательный патрубок
  • замерная линия

1 компл.

8

Навесное оборудование:

  • клапан отсечной поплавковый КОП
  • дыхательный клапан СМДК
  • клапан обратный КО
  • огнепреградитель (2 шт.)
  • люк замерный ЛЗ

1 компл.

9

Паспорт

1

10

Сопроводительная документация на, материалы, комплектующие и пр.

1 компл.

Дополнительное оборудование

11

Дополнительная горловина

1

12

Лестница внутрь резервуара

1

13

Внутреннее покрытие ЦВЕС

1 компл.

14

Нагревательный элемент (змеевик)

1

РГЦ
40

РГЦ
50

РГЦ
60

V, м³

40

50

60

D, мм

2400

2760

2760

L, мм

8460

9600

11090

m, кг

3100-5500 3700-6500 4000-7100

одностенный
подземный


эскиз


эскиз


эскиз
