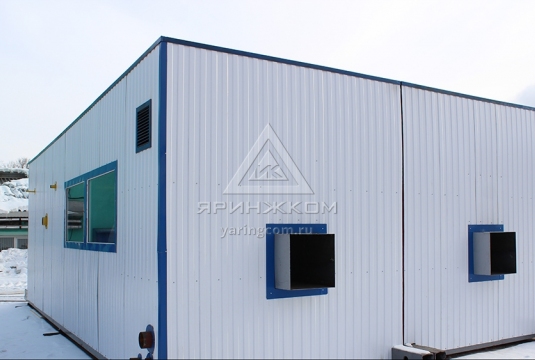

Типовое решение блочно-модульной газовой котельной 4,8 МВт (2 блок-модуля)

Предусмотрен автоматический режим работы
с возможностью перехода в ручной режим.
Дымовая труба на основании котельной
Не требует индивидуального надзора.
Дополнительно может быть оснащена
Контур ГВС; Независимый котловой контур; Линия редуцирования давления газа/ГРУ; Узлы учета.
Автономный эффективный источник теплоснабжения
Максимальный уровень оснащения
приборами и средствами обеспечения безопасности
Система диспетчеризации
с передачей сигналов по кабелю/радио-каналу/GSM-каналу.

Характеристики

Топливо природный газ
Габаритные размеры позволяют осуществлять перевозку автомобильным и железнодорожным транспортом в основных габаритах транспортировки
Срок изготовления до 50 календарных дней
Документы рабочая документация (проект), паспорт блочно-модульной котельной

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во



Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

2

Тепломеханическое оборудование

1.1

Стальной водогрейный котел 2400 кВт, Германия/Италия/Россия

2

1.2

Водоподготовительная установка

1

1.3

Насос сетевой, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

1.4

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 комплект

Оборудование подачи и сжигания топлива

2.1

Горелка газовая, Италия/Германия

2

2.2

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 комплект

Электрооборудование

3.1

Силовой щит ВРУ

1 комплект

3.2

Комплект средств основного и аварийного освещения

1 комплект

Отопление и вентиляция котельного зала

4.1

Водяной калорифер

1

4.2

Вентилятор вытяжной

1

Автоматизация, приборы КИП

5.1

Распределительный щит управления с элементами автоматики и управления

1

5.2

Датчики давления, температуры, манометры, термометры, термостаты

1 комплект

5.3

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 комплект

5.4

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 комплект

5.5

Пожарная сигнализация и пожарное оборудование

1 комплект

Узлы учета

6.1

Учет электроэнергии

1

6.2

Учет исходной воды

1

Система дымоудаления

7.1

Самонесущая дымовая труба с  комплектом газоходов

1

Прочее

8.1

Трубопроводы, теплоизоляция, крепления

1 комплект

Документация

9.1

Пакет документации на котельную (рабочий проект)

1 комплект

9.2

Паспорт

1

9.3

Сопроводительная документация на примененное оборудование, материалы, комплектующие и пр.

1 комплект

Дополнительное оборудование

Тепломеханическое оборудование

Независимый котловой контур в составе:

1 комплект

Насос котлового (внутреннего) контура, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

Теплообменник контура ОВ пластинчатый «Ридан», Россия

2

Модуль регулирования расхода греющей среды (клапан 3-х ходовой регулирующий, датчики, блок управления), Германия

1

Контур ГВС в составе:

1 комплект

Насос контура ГВС, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

Теплообменник контура ГВС пластинчатый «Ридан», Россия

2

Комплект арматуры ГВС (клапан регулирующий, датчики, блок управления), Германия

1 комплект

Линия редуцирования давления газа/ГРУ

Газорегуляторный пункт с двумя линиями редуцирования (основная/резервная)

1 комплект

Узлы учета

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1  комплект

Учет расхода газа (поагрегатно)

2

Учет отпущенной тепловой энергии

1 комплект

Документация

Проект котельной (стадия «П»)

1 комплект
