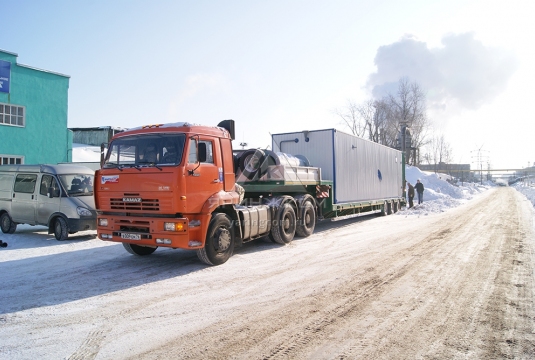

Типовое решение передвижной (аварийной) котельной 2,4 МВт

Автономный мобильный источник тепловой энергии
Оснащен автономным источником электроснабжения
(дизель-генератор)
Оснащен закрытым котловым контуром
с незамерзающей жидкостью (тосол, антифриз) для гарантированного запуска при низких температурах
С встроенным баком запаса топлива
на 1-3 суток работы
Предусмотрен автоматический режим работы
с возможностью перехода на ручное управление
В комплектации легкосъемная система дымоудаления

Характеристики

Топливо дизельное
Габаритные размеры в пределах допустимых транспортных габаритов для перемещения по дорогам общего пользования (без дополнительных согласований и разрешений)
Срок изготовления до 50 календарных дней
Документы ПТС (паспорт на полуприцеп), паспорт передвижной аварийной водогрейной котельной.

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей).

Габариты блока ДхШхВ (м): 12х2,43х2,59 м.

1

2

Полуприцеп контейнеровоз СЗАП-99015

1

Тепломеханическое оборудование

3

Стальной водогрейный жаротрубный котел (2000 кВт), Германия / Италия / Россия

1

4

Водоподготовительная установка

1

5

Насос сетевого контура отопления, Q= 83 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfos)

2 (1 резерв.)

6

Насос котлового контура отопления, Q= 69 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfos)

2 (1 резерв.)

7

Теплообменник контура отопления пластинчатый «Ридан», Q=2,4 МВт

1

8

Бак расширительный REFLEX

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые , фитинги, фланцы, болты, шпильки, крепления)

1 компл.

10

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура).

1 компл.

Оборудование подачи и сжигания топлива

11

Горелка дизельная, Германия / Италия

1

12

Линия подачи дизельного топлива

  • расходная емкость;
  • топливные насосы – 2 шт (1 резерв.);
  • топливные фильтры;
  • комплект арматуры;

1 компл.

13

Сигнализаторы загазованности RGD по CO, «Sietron», Италия

1

Электрооборудование

14

Силовой щит ВРУ

1

Автономный источник электроснабжения

15

Дизельный генератор открытого исполнения с комплектом АКБ, Россия

1

Отопление и вентиляция котельного зала

16

Водяной калорифер

1

17

Вентилятор вытяжной

1

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Устройство плавного пуска насосов

2

20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения



22

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

23

Погодозависимая автоматика

1 компл.

Узлы учета

24

Учет тепла

1 компл.

25

Учет дизельного топлива

2

26

Учет исходной воды

1 компл.

27

Учет электроэнергии

1

Прочее

28

Трубопроводы, теплоизоляция, крепления

1 компл.

29

Незамерзающая жидкость котлового контура (тосол, антифриз)



Система дымоудаления

30

Легкосъемная система дымоудаления (дымовая труба, двухсекционная)

1

Документация

31

Пакет рабочей документации на котельную

1 компл.

32

Паспорт

1
