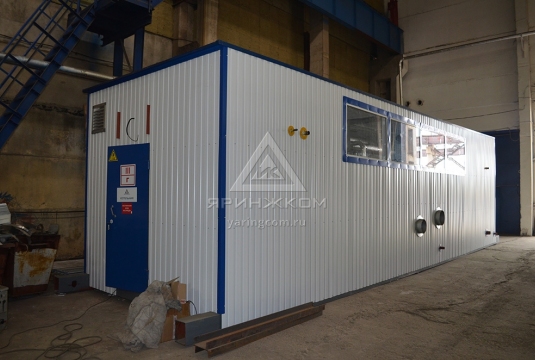

Типовое решение блочно-модульной газовой котельной 1,28 МВт

Автономный мобильный источник тепловой энергии
Оснащен автономным источником электроснабжения
(дизель-генератор)
Оснащен закрытым котловым контуром
с незамерзающей жидкостью (тосол, антифриз) для гарантированного запуска при низких температурах
С встроенным баком запаса топлива
на 1-3 суток работы
Предусмотрен автоматический режим работы
с возможностью перехода на ручное управление
В комплектации легкосъемная система дымоудаления

Характеристики

Количество блоков

1

Мощность

1,28 (1,2)МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12 х 3,4 х 3,4 м.

Топливо основное

природный газ

Топливо резервное

ГВС



Дымовая труба

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=10 м.

Паспорт котельной

Прилагается, 1 экз

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 12х3,4х3,4 м.

1

Тепломеханическое оборудование

2

Стальной водогрейный котел 580 кВт,  «Titan Prom», Россия

1



3

Стальной водогрейный котел 700 кВт,  «Titan Prom», Россия

1

4

Расширительный мембранный бак котла, V=140 л.

2

5

Водоподготовительная установка

1

6

Насос сетевой, G= 42 м3/ч., H=35 м.в.ст., Германия (WILO)

2 (1 резерв.)

7

Насос рециркуляции котла, G= 7 м3/ч., H=10 м.в.ст., Германия (WILO)

1

8

Насос контура ГВС, G= 3 м3/ч., H=32 м.в.ст., Германия (WILO)

2 (1 резерв.)

9

Насос контура ГВС (летний режим), G= 6 м3/ч., H=20 м.в.ст., Германия (WILO)

2 (1 резерв.)
10

Теплообменник контура ГВС пластинчатый «Ридан», Q=100 кВт

2
11

Комплект арматуры ГВС

1компл.
12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

13

Газовая горелка  P65 M.PR.S.RU.A.7.40, CIB UNIGAS, Италия.

Давление газа min – 32 мбар

Давление газа max – 360 мбар

2

14

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

15

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

17

Водяной калорифер

1

18

Вентилятор вытяжной

1

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1

20

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

22

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

23

Учет электроэнергии

1

24

Учет исходной воды

1







25

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=10 м.

1

26

Трубопроводы, теплоизоляция, крепления

1компл.

27

Пакет рабочей документации на котельную

1компл.

28

Паспорт

1
