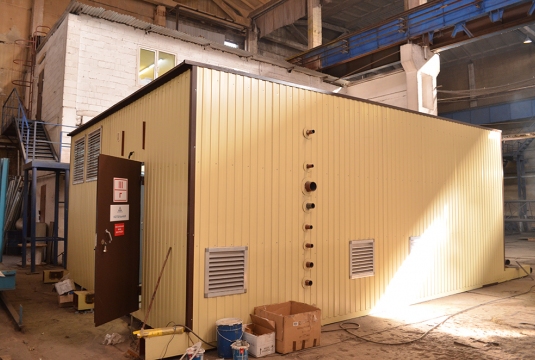

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение: для выработки пара на технологические нужды, выработки горячей воды на нужды отопления, вентиляции и горячего водоснабжения
Место отгрузки: Ярославская обл., Ростовский р-н
Дата отгрузки: Август 2016

Характеристики

Количество блоков

2

Мощность

1060кг пара/час по паровой части, 0,1МВт – по водогрейной части

Температурный график

 95° / 70° С

Габариты (ДхШхВ)

10 х 6 х 3,5 м.

Топливо основное

дизельное топливо

Топливо резервное

нет

ГВС

да

Дымовая труба

Дымовая труба стальная, Н= 8 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль технологического оборудования (металлоконструкция с ограждениями из сендвич-панелей). Габариты котельной (ДхШхВ): 10 х 6 х 3,5 м

2

Паровая часть



2

Паровой  котел  производительностью 1060 кг/час, фирмы «ICI Caldaie S.p.A», Италия. Модель BX600, расчетное давление пара 0,7 бар.

1

3

Аварийная сигнализация высокого уровня

1

4

Группа автоматической продувки

1

5

Насос подпиточный, Германия (WILO)

2

(1резерв.)

6

Емкостной водонагреватель

1

7

Водоподготовительная установка (для паровых котлов).

Расчет водоподготовки предварительный и уточняется после получения хим. анализа воды

1

Контур горячего водоснабжения



Мощность: 250 кВт;

Температурный график на выходе: 5/60 оС;

8

Насос сетевой контура ГВС, G= 4 м3/ч.*, H=32 м.в.ст.*, Германия (WILO)

2

(1резерв.)

9

Теплообменник пароводяной контура ГВС «Ридан», Q=125 кВт

2

10

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1компл.

11

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Водогрейная часть

12

Стальной водогрейный котел «Titan Prom» 100 кВт, Россия или аналог

1

13

Водоподготовительная установка (Комплексон-6)

1

14

Расширительный мембранный бак котла, V=50 л.

1

15

Насос сетевой, G= 4 м3/ч.*, H=35 м.в.ст.*, Германия (WILO)

2

(1резерв.)

16 Насос рециркуляции котла, G= 1 м3/ч.*, H=10 м.в.ст.*, Германия (WILO) 1
17 Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) 1компл.

Оборудование подачи и сжигания топлива



18

Горелка дизельная «PG70 G-.MD.L.RU.A», «CIB UNIGAS», Италия

1

19

Горелка дизельная «LO140 G-.AB.L.RU.A», «CIB UNIGAS», Италия

1

20

Линия подачи дизельного топлива

1компл.

21

Сигнализаторы загазованности RGD по CO

1компл.

Отопление и вентиляция котельного зала



22

Водяной калорифер

1

23

Вентилятор

2

Электрооборудование



24

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА



25

Распределительный щит управления с элементами автоматики и управления

1

26

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

27

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1

28

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета



29

Учет электроэнергии

1

30

Учет исходной воды

1

31

Дымовая труба стальная, Н= 8 м.

1

32

Трубопроводы, теплоизоляция, крепления

2

33

Пакет рабочей документации на котельную

1 компл.

34

Паспорт

1
