ГлавнаяОбъекты → Стальной резервуар для хранения дизельного топлива

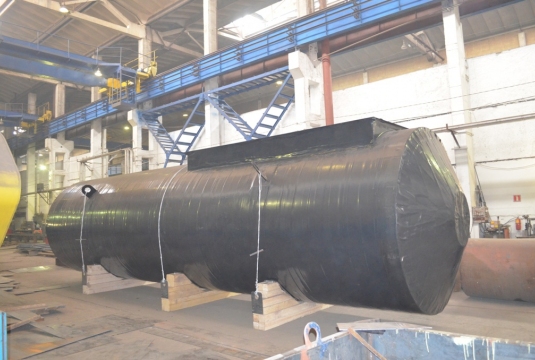

Стальной резервуар для хранения дизельного топлива

Назначение: хранение дизельного топлива
Место отгрузки: Ярославская область, г. Углич
Дата отгрузки: Май 2016

Характеристики

Материал резервуара

сталь марки Ст3

Объём

40 м3

Строение

двустенный, горизонтальный

Теплоизоляция

нет

Покрывной слой

оцинкованная сталь;

Покрытие резервуара

- праймер битумный – 1 слой;

- лента полимерно-битумная толщиной не менее 2,0 мм – 2 слоя;

- обертка защитная полимерная с липким слоем толщиной не менее 0,6 мм;

Паспорт резервуара

Прилагается, 1 экз.

Услуги

Проектирование, Изготовление, Доставка

Основное оборудование

Наименование

Количество

Комплектация

Стальной однокамерный горизонтальный цилиндрический резервуар типа «РГЦ 40» - номинальный объем 40 м3

1

  1. Корпус резервуара в комплекте с горловинами Ду 800 мм (2 шт.), крышками с прокладкой МБС (2 ш.), строповочными рымами – 1 шт.;
  2. Технологическая телескопическая шахта для обслуживания горловины, L=1200- 1750 мм, в комплекте с крышкой по типу ЗАО «ПНСК» «Люк технологического отсека резервуара, 1100х1100, алюминиевая  – 2 шт.;
  3. Хомуты крепления к фундаменту – 1 компл.;
  4. Технологические трубопроводы (патрубки с фланцами) в составе (2 комплекта):
4.1.       Линия наполнения Ду 80

Поз.6 - Фланец 4-100-6/фланец5-100-6 (205х91) по ГОСТ 12820-80 с прокладкой МБС – 3 шт.

Клапан отсечной поплавковый Коп-80 – 1 шт.

Рассекатель потока РП-80 – 1шт.

Отвод стальной 90°Ду80 по ГОСТ 17375-2001 - 1шт.

Переход стальной 89х4,5-108х4,0 ГОСТ 17378-2001 – 1шт.

4.2.      Линия выдачи Ду 100

Патрубок Ду 100 для установки насоса FePetro – 1 шт.

Фланец 4-100-6/фланец 5-100-6 по ГОСТ 12820-80 с прокладкой МБС – 2 шт.

Огнепреградитель ОП50- 1 шт.

Кран шаровый фланцевый укороченный КШГУ с удлиненным штоком 50-I-I-16 – 1 шт.

Фланец 4-50-6 ГОСТ 12820-80 с прокладкой МБС – 1 шт.

4.3.      Линия обесшламливания Ду 40

Фланец 4-40-6/фланец 5-40-6 по ГОСТ 12820-80 с прокладкой МБС – 1 шт.

Алюминиевая крышка G=1 1/2” – 1 шт.

4.4.      Линия отбора проб, совмещенная с линией деаэрации Ду 80:

Фланец 4-80-6/фланец 5-80-6 по ГОСТ 12820-80 с прокладкой МБС – 1 шт.

Крышка универсальная лючка отбора проб с прокладкой – 1 шт.

Манометр ДА 2010-Ех-(-1…0,6) (Сенсор) – 1 шт.

Кронштейн для крепления моновакууметра Да2010 – 1 шт.

Кран шаровый фланцевый КШГ 50 (с механическим управлением) – 1 шт.;

Огнепреградитель ОП-50 – 1 шт.

Бобышка БП1 (М20х1,5) – 2 шт.

Уголок 40х3 длина 500 – 1 шт.

4.5.      Система контроля межстенного пространства резервуара Ду 40

Кран шаровый Ду15 – 4 шт.;

Манометр ДА2010-Ех-(-1…0,6) (Сенсор) – 1 шт.;

Пневмоклапан предохранительный Ду15 – 1 шт.;

Заглушка Ду 15 – 2 шт;

Крестовина Ду15 – 1 шт.;

Переход Ду40 на Ду15 – 1 шт.;

Нипель для закачки газа в межстенное пространство Ду15 – 1 шт.

4.6.      Патрубок установки уровнемера

Патрубок для уровнемера 108х4, L=140мм – 1 шт.;

Патрубок резервуара Ду300 – 1 шт.;

Крышка люка, диаметр 400, толщина 10 мм с прокладкой – 1 шт.

Паспорт резервуара – 1 экз.
