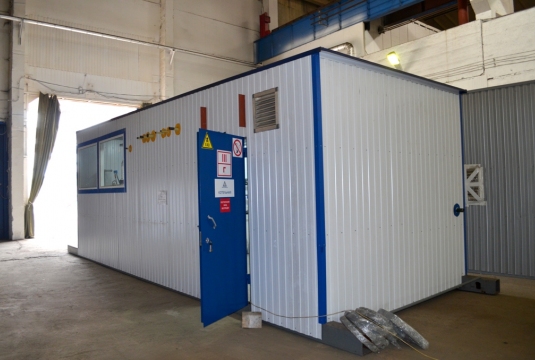

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение: для выработки тепловой энергии в постоянном режиме для нужд систем отопления агрокомплекса
Место отгрузки: Калужская область
Дата отгрузки: Май 2016

Характеристики

Количество блоков

1

Мощность

0,4 Мвт

Температурный график

 95° / 70° С

Габариты (ДхШхВ)

10,0х3,2х3,5 м.

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба с одним индивидуальным газоходом, рабочая поверхность и внешний покрывной слой – нержавеющая сталь. Высота – 8 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100*мм). Габариты котельной, ДхШхВ, м:10,0х3,2х3,5*

1

Тепломеханическое оборудование



2

Стальной водогрейный котел «REX 40» мощностью 400 кВт, «ICI Caldaie», Италия.

1

3

Бак расширительный котла

1

4

Водоподготовительная установка

приняты показатели воды:

Давление исх. воды: 0,3-0,6 МПа

Жесткость: до 3,3  мг-экв/л

Содержание железа: до 0,99  мг/л

Уровень Ph: 7,84  Ед. рН

Содержание растворенного кислорода: до 0,05  мг/л.

1компл.

5

Насос рециркуляции котла Германия/Дания (WILO/Grundfoss/KSB)

3

6

Насос сетевого контура ОВ G=13,8* м3/ч., H=40* м.в.ст., (WILO/Grundfoss/KSB)

2(1 резерв.)

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива



8

Горелка газовая «CIB Unigas»/ «Ecoflam» Италия

1

9

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан.

1компл.

10

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

11

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование



12

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала



13

Водяной калорифер

1

14

Вентилятор вытяжной

1

Приборы КИПиА



15

Распределительный щит управления с элементами автоматики и управления

1 компл.

16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета



19

Учет электроэнергии

1 компл.

20

Учет исходной воды

1 компл.

21

Измерительно-вычислительный комплекс газа

1 компл.







22

Дымовая труба ферменная самонесущая с тремя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 8 м.

1

23

Трубопроводы, теплоизоляция, крепления

1 компл

24

Пакет рабочей документации на котельную

1 компл

25

Паспорт

1

Заказчик

Зеленые линии
