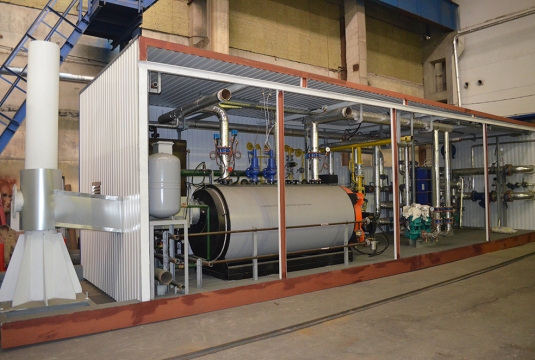

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение: отопление ОАО «Искра»
Место отгрузки: г. Александров
Дата отгрузки: Октябрь 2015

Характеристики

Количество блоков

2

Мощность

2,5  МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12х6х3,2 м.

Топливо основное

природный газ

Топливо резервное

Дизельное топливо

ГВС



Дымовая труба

Дымовая труба стальная (на площадке котельной без собственного фундамента) Н=12 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 12х6х3,2 м.

2

Тепломеханическое оборудование

2

Стальной водогрейный двухходовой котел «Duotherm» 1000 кВт,  «Polykraft», Россия

1



3

Стальной водогрейный двухходовой котел «Duotherm» 1500 кВт,  «Polykraft», Россия

1



4

Водоподготовительная установка

1

5

Насос сетевого контура отопления, Q= 86 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос котлового контура отопления, Q= 71 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Теплообменник контура отопления пластинчатый «Ридан», Q=1,25 МВт

2

8

Расширительный мембранный бак «Reflex» V=140 л.

2

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

10

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура) Италия, Россия

1

Оборудование подачи и сжигания топлива

11

Горелка блочная  комбинированная MULTICALOR 170.1 PR-AB TС (342-1770 кВт),  прогрессивная по газу и двухступенчатая по дизелю, фирмы ECOFLAM, Италия

1

12

Горелка комбинированная прогрессивная на газе и двухступенчатая на дизеле комплектная Multicalor 200.1 PR-AB TC с рампой MB-DLE 415  (100-360 mbar), «ECOFLAM», Италия

1

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Линия подачи дизельного топлива

Состав:

  • расходная емкость V=0,8 м3 – 1 шт.
  • топливные насосы – 2 шт.
  • топливные фильтры – 1 компл.
  • комплект арматуры.

1компл.

15

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

16

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная), регуляторы MADAS, Италия

1

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

18

Водяной калорифер

2

19

Вентилятор вытяжной

1

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала (система сбора информации, модемы, антенны) включая SMS информирование

1компл.

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

24

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

25

Поагрегатный учет расхода газа

2

26

Учет электроэнергии

1

27

Учет исходной воды

1







28

Дымовая труба стальная (на площадке котельной без собственного фундамента) Н=12 м.

2

29

Трубопроводы, теплоизоляция, крепления

1компл.

30

Пакет рабочей документации на котельную

1компл.

31

Паспорт

1
