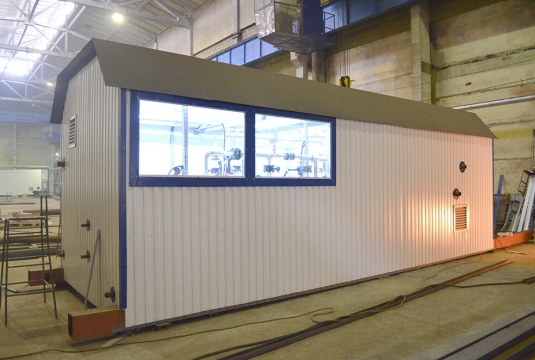

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение:отопление
Место отгрузки:Иркутская область
Дата отгрузки:Декабрь 2015

Характеристики

Количество блоков

1

Мощность

0,24  МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10,0х3,0х3,5.

Топливо основное

природный газ

Топливо резервное

Дизельное топливо

ГВС

нет

Дымовая труба

Дымовая труба с двумя индивидуальными теплоизолированными  газоходами, рабочая поверхность – нержавеющая сталь. Высота – 11 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п.п.

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной 10,0х3,0х3,5 м

1

Тепломеханическое оборудование

2

Стальной водогрейный котел REX 12, теплопроизводительность 120 кВт, «ICI CALDAIE», ИТАЛИЯ.

2

3

Бак расширительный котла

2

4

Водоподготовительная установка

Приняты показатели исходной воды:

Давление: 0,3-0,6 МПа

Жесткость: до 0,7  мг-экв/л

Содержание железа: до 0,3  мг/л

Уровень Ph: 7-11  Ед. рН

Содержание растворенного кислорода: до 0,05  мг/л.

1 компл.

5

Насос рециркуляции котла G=1,3 м3/ч, H=10 м.в.ст. (WILO/Grundfoss/KSB)

2

6

Насос сетевого контура G=8,3 м3/ч, H=25 м.в.ст. (WILO/Grundfoss/KSB)

2(1 резерв)

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

8

Горелка дизель двухступенчатая «CIB Unigas»/ «Ecoflam», Италия.

2

9

Линия подачи дизельного топлива (комплект арматуры, трубопроводы, автоматика)

1 компл.

Электрооборудование

10

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

11

Водяной калорифер

2

Вентилятор вытяжной

1

Дефлектор

1

Приборы КИПиА

12

Распределительный щит управления с элементами автоматики и управления

1 компл.

13

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

14

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

15

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

16

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

17

Учет электроэнергии

1

18

Учет исходной воды

1

19

Учет тепловой энергии (Коммерческий)

1 компл.

20

Дымовая труба с двумя индивидуальными теплоизолированными  газоходами, рабочая поверхность – нержавеющая сталь. Высота – 11 м.

1 компл.

21

Трубопроводы, теплоизоляция, крепления

1 компл.

22

Пакет рабочей документации на котельную

1 компл.

23

Паспорт

1 компл.
