ГлавнаяОбъекты → Крышная котельная

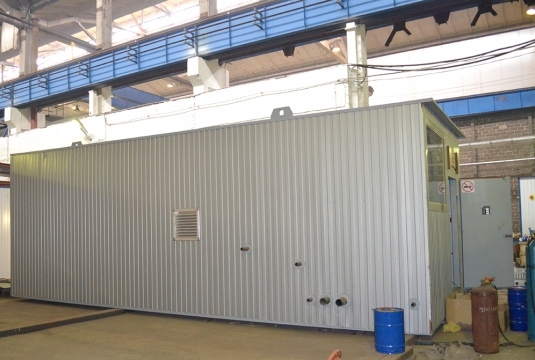

Тип объекта: Крышная котельная
Назначение: для выработки тепловой энергии в постоянном режиме для нужд систем отопления, вентиляции административных, бытовых и производственных помещений.
Место отгрузки: Московская область
Дата отгрузки: Ноябрь 2015

Характеристики

Количество блоков

1

Мощность

0,95 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10 х 3 х 3,2 м.

Топливо основное

природный газ

Топливо резервное

нет

ГВС

да

Дымовая труба

Труба дымовая. H=6м, 2 шт.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100PV1» 401-500 кВт,  «Viessmann», Германия

2

3

Водоподготовительная установка

1

4

Насос рециркуляции котла WILO/Grundfoss

2

5

Бак расширительный котла

2

6

Насос сетевой, G= 35 м3/ч.*, H=35м.в.ст.*, WILO/Grundfoss

2

7

Насос ГВС, G= 2,7 м3/ч.*-, H=32м.в.ст.*, WILO/Grundfoss

2

8

Теплообменник ГВС

1

9

Комплект арматуры ГВС

1компл.

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

11

Газовая горелка P60.M.AB.S.RU.A.1.40, CIB UNIGAS, Италия.

2

12

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

13

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

14

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

15

Водяной калорифер

1

16

Вентилятор вытяжной

1

Приборы КИПиА

17

Распределительный щит управления с элементами автоматики и управления

1

18

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

20

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

21

Поагрегатный учет расхода газа

2

22

Учет электроэнергии

1

23

Учет исходной воды

1компл.

24

Труба дымовая. Н=6м.

2

25

Трубопроводы, теплоизоляция, крепления

1компл.

26

Пакет рабочей документации на котельную

1компл.

27

Паспорт

1
