ГлавнаяОбъекты → Каркасная котельная установленной мощностью 2,6 МВт, рабочей мощностью 1,3 МВт

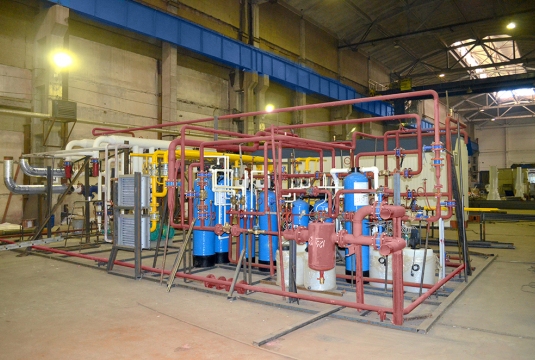

Каркасная котельная установленной мощностью 2,6 МВт, рабочей мощностью 1,3 МВт

Тип объекта: Каркасная котельная
Назначение: для выработки тепловой энергии в постоянном режиме для нужд промышленного парка «Анадырь».
Место отгрузки: г. Анадырь
Дата отгрузки: Декабрь 2015

Характеристики

Количество блоков

2

МОщность

2,6  МВт

Температурный график

 90/70

Габариты (ДхШхВ)

12,5х6х3,265 м.

Топливо основное

природный газ

Топливо резервное



ГВС



Дымовая труба

Дымовая труба стальная, Н=8 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 12,5х6х3,265 м.

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 130» 1300 кВт,  «ICI CALDAIE», Италия

2 (1 резерв.)

3

Водоподготовительная установка

Комплектация:

  • Ёмкость-отстойник + Насосная станция – 1 шт.
  • Комплекс пропорционального дозирования окислителя
  • АКВАФЛОУ DС SP62506 – 1 шт.
    • Гипохлорит натрия (25 кг) – 25 кг
    • Комплекс пропорционального дозирования  коагулянта
  • АКВАФЛОУ DС SP606 – 1 шт.
    • Аква-аурат 18 (29 кг) – 29 кг
    • Контактная ёмкость – 1 шт.
    • Комплекс пропорционального дозирования  флокулянта
  • АКВАФЛОУ DС SP62506 – 1 шт.
    • Флокулянт Praestol 650TR (25 кг) – 50 кг
    • Автоматическая установка фильтрации и обезжелезивания
  • АКВАФЛОУ FF 120/F-77 – 2 шт.
    • Автоматическая установка сорбции АКВАФЛОУ FF 70/С-77 – 2 шт.
    • Клапан соленоидный н/откр. D25 (24В, пер.ток) CEME – 4 шт.
    • Клапан соленоидный н/закр. D32 (24В, пер.ток) CEME – 2 шт.
    • Автоматическая установка умягчения
  • АКВАФЛОУ SF 55/2-91 – 1 шт.
    • Соль таблетированная – 100 кг
    • Комплекс пропорционального дозирования АКВАФЛОУ DС SP61506 – 1 шт.
    • Комплекс пропорционального дозирования АКВАФЛОУ DС SP606 – 1 шт.
    • ЭКОТРИТ В-22 (канистра 22 кг) – 1 шт.
    • ЭКОТРИТ В-27 (канистра 22 кг) – 1 шт.

1

4

Насос сетевого контура «BL 65/170-15/2», Q= 112 м3/ч., H=37 м.в.ст., Германия (WILО)

2 (1 резерв.)

5

Насос рециркуляции «IPL 40/160-0,37/4», Q= 16 м3/ч., H=5 м.в.ст., Германия (WILO)

2 (1 резерв.)

6

Расширительный мембранный бак котла, V=140 л.

2

7

Насос повысительный первой ступени «MVI  404/PN 16 3`»

2 (1 резерв.)

8

Насос повысительный второй ступени «MVI  407/PN 16 3`»

2 (1 резерв.)

9

Емкость отстойник 1,5 м3

1

10

Емкость очищенной воды (пластиковая) 4 м3

1

11

Регулятор давления прямого действия (для понижения давления исходной воды)

2

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

13

Горелка газовая «BLU2000.1 PR TC с рампой MB-DLE 415»  (100-360 mbar), ECOFLAM, Италия.

2

14

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

15

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

17

Водяной калорифер

1

18

Вентилятор вытяжной

2

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1

20

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1компл.

22

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

23

Учет тепла

1

24

Поагрегатный учет расхода газа

2

25

Учет электроэнергии

1

26

Учет исходной воды

1







27

Дымовая труба стальная, Н=8 м.

2

28

Трубопроводы, теплоизоляция, крепления

1компл.

29

Пакет рабочей документации на котельную

1компл.

30

Паспорт

1

Заказчик

ИНСТРОЙПРОЕКТ – динамично развивающаяся компания (проектный институт), специализация которой – комплексные инженерные изыскания и проектирование дорог.

ИНСТРОЙПРОЕКТ проектирует автодороги с 2006 года, успешно проходя Главгосэкспертизу и государственную экспертизу субъектов РФ. Потенциал института позволяет проводить инженерные изыскания и проектирование дорог в рамках крупных федеральных проектов и региональных программ по развитию сети автомобильных дорог. Филиалы и подразделения проектно-изыскательского института ИНСТРОЙПРОЕКТ расположены в Москве, Владимире, Челябинске, Екатеринбурге, Тюмени.
