ГлавнаяОбъекты → Блочно-модульная котельная
Назначение:для отопления помещений зданий лыжного центра «Охта-парк».
Дата отгрузки:Август 2015

Характеристики

Количество блоков

3

Мощность

4.24 МВт

Температурный график

100° / 80° С

Габариты (ДхШхВ)

11х6,4х3,2 м.

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

да

Дымовая труба

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

Габариты котельной (ДхШхВ) 11 х 9 х 3,4 м.

1 компл.

(3 блока)

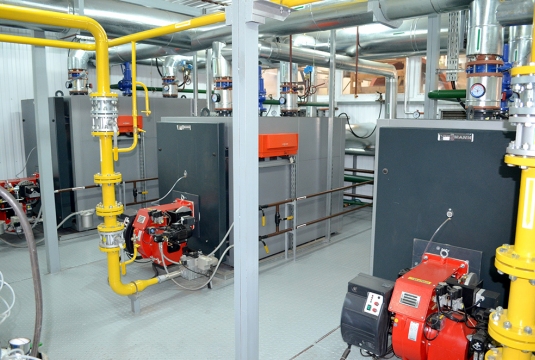

Основное тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100 PV1» (951-1120кВт), «Viessmann», Германия

2

3

Стальной водогрейный котел «Vitoplex 100 PV1» (1700-2000 кВт), «Viessmann», Германия

1

Остальное тепломеханическое оборудование

4

Водоподготовительная установка

1компл.

5

Насос сетевой с функцией частотного регулирования, Q= 91 м3/ч., H = 40 м.в.ст., Германия/Дания (WILO/Grundfoss)

3 (1 резерв.)

6

Насос рециркуляционный, Q= 17,2 м3/ч., H=10 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

7

Насос рециркуляционный, Q= 9,7 м3/ч., H=10 м.в.ст., Германия/Дания (WILO/Grundfoss)

1

8

Мембранный расширительный бак, «Reflex N», V= 300 л.

2

9

Мембранный расширительный бак, «Reflex N», V= 500 л.

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Основное оборудование подачи и сжигания топлива

11

Горелка блочная  комбинированная MULTICALOR 170.1 PR-AB TС (342-1770 кВт), прогрессивная по газу и двухступенчатая по дизелю, фирмы ECOFLAM

2

12

Горелка блочная комбинированная MULTICALOR 300.1 PR TL (630-3000 кВт), прогрессивная, фирмы ECOFLAM, Италия.

1

Остальное оборудование подачи и сжигания топлива

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

15

Линия подачи дизельного топлива:

  • насос подачи топлива
  • комплект арматуры

1компл.

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

17

Водяной калорифер

1компл.

18

Вентилятор вытяжной

1компл.

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1

20

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

22

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

23

Учет жидкого топлива

2

24

Учет газа технологический

1компл.

25

Учет электроэнергии

1

26

Учет исходной воды

1







27

Дымовая труба ферменного типа с тремя индивидуальными теплоизолированными газоходами, нерж. сталь – нерж. сталь, Н=12 м.

1

28

Трубопроводы, теплоизоляция, крепления

1компл.

29

Пакет документации на котельную

1компл.

30

Паспорт

1
