ГлавнаяОбъекты → Блочно-модульная котельная
Назначение:отопления микрорайона
Место отгрузки:Люберцы
Дата отгрузки:Июль 2015

Характеристики

Количество блоков

4

Производит-ть

7 МВт

Температурный график

105/75

Габариты (ДхШхВ)

12х10х5,45 м.

Топливо основное

природный газ

Топливо резервное



ГВС



Дымовая труба

Н=47 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

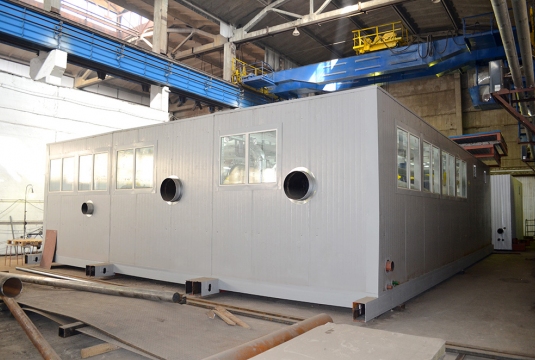

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 12х10х5,45 м.

4

Тепломеханическое оборудование

2

Стальной водогрейный котел «Термотехник 1000 серия ТТ 100» 1000 кВт, «ЭНТРОРОС», Россия

1

3

Стальной водогрейный котел «Термотехник 3000 серия ТТ 100» 3000 кВт, «ЭНТРОРОС», Россия

2 (1 резерв.)



Комплектация котла



Погружная гильза R3/4"x100мм

3

Кабель горелки 1-й ступени 8,0м

3

Кабель горелки 2-й ступени 8,0м

3

Пульт управления котлом

3

Кронштейн для крепления сист. упр-я.

3

4

Водоподготовительная установка

1

5

Насос сетевой воды, G= 86 м3/ч., H=18 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос циркуляционный для котла 3 МВт, G= 170 м3/ч., H=8 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

7

Насос циркуляционный для котла 1 МВт, G= 52 м3/ч., H=6 м.в.ст., Германия/Дания (WILO/Grundfoss)

1

8

Насос исходной воды, G= 5,3 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

9

Гидравлический распределитель

1

10

Расширительный мембранный бак V=500 л.

4

11

Расширительный мембранный бак V=200 л.

1

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

13

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

14

Горелка газовая P71 M.PR.S.RU.A.8.50 ЕА, CIB UNIGAS, Италия.

1

15

Горелка газовая  R93A M.PR.S.RU.A.8.50 ЕА, CIB UNIGAS, Италия.

2

16

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

17

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

18

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

19

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

20

Водяной калорифер

4

21

Вентилятор вытяжной

4

Приборы КИПиА

22

Распределительный щит управления с элементами автоматики и управления

1

23

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

24

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

25

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

26

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

27

Учет тепла

1

28

Поагрегатный учет расхода газа

3

29

Учет электроэнергии

1

30

Учет исходной воды

1







31

Трубопроводы, теплоизоляция, крепления

1компл.

32

Пакет рабочей документации на котельную

1компл.

33

Паспорт

1
