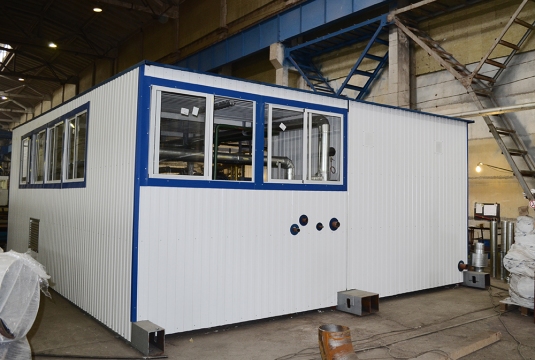

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение:для выработки тепловой энергии в постоянном режиме для нужд систем отопления, вентиляции административных, бытовых и производственных помещений.
Место отгрузки:Республика Чувашия
Дата отгрузки:Июнь 2015

Характеристики

Количество блоков

2

Мощность

2,5 т.п/ч

Температурный график



Габариты (ДхШхВ)

10х6,4х3,2 м.

Топливо основное

природный газ

Топливо резервное

нет

ГВС



Дымовая труба

Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоходами, Н=10 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль технологического оборудования включая помещение оператора (металлоконструкция с ограждениями из сендвич-панелей).

Габариты котельной (ДхШхВ): 10х6,4х3,2 м.

2

Паровая часть

2

Котел паровой SIXEN 2500 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 2500 кг/час, рабочее давление до 12 бар, мощностью 1703 кВт.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1   манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
  • 2 центробежных насоса
  • 2 фильтра на всосе каждого насоса
  • 3 обратных клапана
  • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
  • 1 запорный клапан продувки
  • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)
  • сирена тревоги

1

3

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

1

4

Датчик аварийного верхнего уровня

1

5

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Деаэратор

1

7

Линия возврата конденсата

1 компл.

8

Водоподготовительная установка (для паровых котлов).

Расчет водоподготовки предварительный и уточняется после получения хим. анализа воды

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

10

Горелка газовая R91А M.MD.S.RU.A.1.50, «CIBUNIGAS», Италия.

1

11

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 компл.

12

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Отопление и вентиляция котельного зала

13

Вентилятор

2

14

Водяной калорифер

3

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

1

17

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1

19

Система пожаротушения, пожарная и охранная сигнализация, пожарное оборудование

1 компл.

Узлы учета

20

Учет эл.энергии

1

21

Учет  исходной воды

1







22

Трубопроводы, теплоизоляция, крепления

1

23

Дымовая труба стальная, Н=10 м.

1

24

Комплект рабочей документации на котельную

1 компл.

25

Паспорт

1

Заказчик

Компания ООО«МОЛПРОД» осуществляет свою деятельность с 2009  года. Основным видом деятельности является «Оптовая торговля пищевыми продуктами, включая напитки, и табачными изделиями». Организация также осуществляет деятельность по следующим неосновным направлениям: «Оптовая торговля прочими пищевыми продуктами», «Розничная торговля пищевыми продуктами, включая напитки, и табачными изделиями в специализированных магазинах».
