ГлавнаяОбъекты → Блочно-модульная котельная
Назначение: для выработки тепловой энергии в постоянном режиме для нужд систем отопления, вентиляции административных, бытовых и производственных помещений.
Место отгрузки: Казахстан
Дата отгрузки: Июнь 2015

Характеристики

Количество блоков

1

Мощность

0,7 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10 х 3 х 3,2 м.

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоходами, Н=16 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

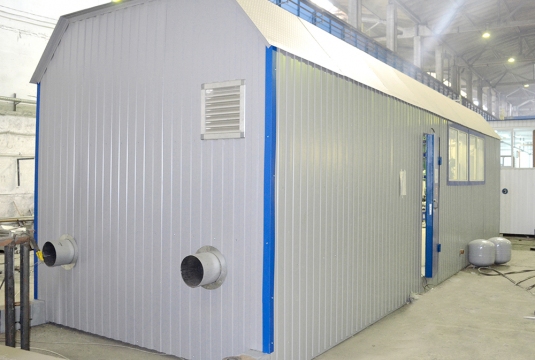

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей),

Габариты котельной (ДхШхВ): 10 х 3 х 3,2 м.

1 компл.

(1 блок)

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 35» 350 кВт,  «ICI CALDAIE», Италия

2

3

Мембранный расширительный бак, «Reflex N», V= 80 л.

2

4

Водоподготовительная установка

1

5

Насос сетевой, Q= 24,1 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос сетевой (летний режим), Q= 9 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Насос рециркуляционный (котловой), Q= 10,1 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

8

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

9

Емкость запаса подпиточной воды, V=2 м3

1

10

Комплект погодозависимого регулирования:

  • Модуль регулирования расхода обратной сетевой воды;
  • Контроллер;
  • датчики;
  • комплект арматуры

1компл.

11

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

12

Горелка блочная газовая MAX GAS 500 PАВ TL двухступенчатая, фирмы ECOFLAM, Италия

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

15

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1компл.

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

17

Водяной калорифер

1компл.

Вентилятор вытяжной

1компл.

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

22

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1компл.

23

Комплекс учета тепла

1компл.

24

Учет электроэнергии

1

25

Учет исходной воды

1







26

Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоходами, Н=16 м.

1компл.

27

Трубопроводы, теплоизоляция, крепления

1компл.

28

Пакет документации на котельную

1компл.

29

Паспорт

1
