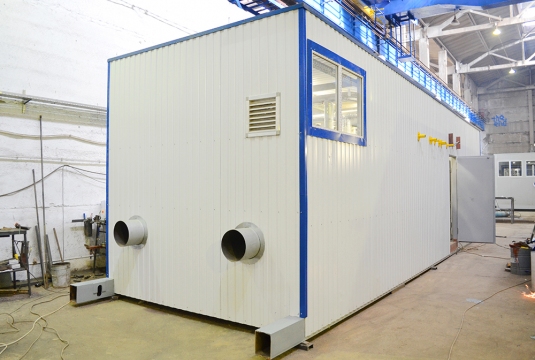

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение: для обеспечения горячей водой, тепловой энергии Физкультурно-оздоровительного комплекса
Место отгрузки: г. Навашино
Дата отгрузки: Апрель 2015

Характеристики

Количество блоков

1

Мощность

1,46  МВт

Температурный график

95° / 60° С

Габариты (ДхШхВ)

10,8х3,4х3,34

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая ферменная с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота - 15м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м:10,5х3,4х3,3*

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «SK 755» мощностью 730 кВт, «Buderus», Германия.

2

3

Бак расширительный котла

2

4

Водоподготовительная установка

1

5

Насос рециркуляции котла, WILO/Grundfoss/KSB

2

6

Насос сетевого контура ОВ G=31,6 м3/ч.*, H=40 м.в.ст.*, WILO/Grundfoss/KSB

2(1 резерв.)

7

Насос контура ГВС G=18,6 м3/ч.*, H=20 м.в.ст.*, WILO/Grundfoss/KSB

2(1 резерв.)

8

Насос сетевого контура ГВС G=8,5 м3/ч.*, H=40 м.в.ст.*, WILO/Grundfoss/KSB

2(1 резерв.)

9

Модуль регулирования расхода греющей среды

1

10

Теплообменник контура ГВС пластинчатый, мощность 280 кВт, производство «Ридан», Россия

2

11

Комплект запорной арматуры контура ГВС

1 компл.

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

13

Линия подпитки в составе:

  • насос подпиточный (2 шт.);
  • запорная арматура;
  • автоматика.

1 компл.

Оборудование подачи и сжигания топлива

14

Горелка газовая,  P71 M-.PR.S.RU.8.50, «CIB UNIGAS», Италия

2

15

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

 Линия редуцирования газа

17

Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная)

1

 Электрооборудование

18

Силовой щит ВРУ, приборы автоматики

1 компл

Отопление и вентиляция котельного зала



19

Водяной калорифер

1

20

Вентилятор вытяжной

1

21

Тепловентилятор ТПЦ-3

1

Приборы КИПиА

22

Распределительный щит управления с элементами автоматики и управления

1 компл

23

Датчики давления, температуры, манометры, термометры, термостаты

1 компл

24

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

25

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл

Узлы учета

26

Учет электроэнергии

1

27

Учет исходной воды

1

28

Измерительно-вычислительный комплекс газа

1

29

Учет тепловой энергии

1







30

Дымовая ферменная с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота - 15м.

1

31

Трубопроводы, теплоизоляция, крепления

1 компл

32

Пакет рабочей документации на котельную

1 компл

33

Паспорт

1
