ГлавнаяОбъекты → Водогрейная котельная для отопления детского садика

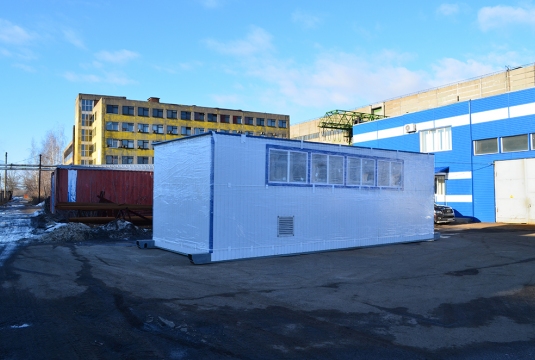

Водогрейная котельная для отопления детского садика

Назначение: Для отопления детского садика
Место отгрузки: Московская обл.
Дата отгрузки: Март 2015

Характеристики

Количество блоков

1

Производит-ть

0,7

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10,0х3,2х3,2

Топливо основное

природный газ

Топливо резервное



ГВС

да

Дымовая труба

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=12 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м: 10,0х3,2х3,2 *

1

Тепломеханическое оборудование

2

Стальной водогрейный котел RTQ 357, 0,357 МВт, «Riello», Италия.

2

3

Бак расширительный

2

4

Водоподготовительная установка

1

5

Насос рециркуляции котла, Германия/Дания (WILO/ KSB /Grundfoss)

2

6

Насос сетевого контура ОВ, G = 24,6 м3/ч.*, H = 40 м.в.ст.*, Германия/Дания (WILO/ KSB /Grundfoss)

2 (1 резерв.)

7

Насос контура ГВС (Лето), G = 2,9 м3/ч.*, H = 20 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

8

Насос сетевого контура ГВС, G = 1,6 м3/ч.*, H = 32 м.в.ст.*, Германия/Дания (WILO/ KSB /Grundfoss)

2 (1 резерв.)

9

Теплообменник контура ГВС пластинчатый Q=0.05 МВт «Ридан», Россия

2

10

Комплект арматуры контура ГВС

1 компл.

11

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

12

Горелка газовая RS44 MZ TL, «Riello», Италия

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Сигнализатор загазованности RGD по СH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

16

Водяной калорифер

1

17

Вентилятор вытяжной

1

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

22

Учет электроэнергии

1

23

Учет исходной воды

1

24

Поагрегатный учет газа

2

25

Измерительно-вычислительный комплекс газа









26

Дымовая труба мачтового типа с двумя индивидуальными теплоизолированными газоходами «сендвич», рабочая поверхность – нержавеющая сталь, высота –12 метров

1

27

Трубопроводы, теплоизоляция, крепления

1 компл.

28

Пакет рабочей документации на котельную

1компл.

29

Паспорт

1

Заказчик

ООО «ТехСтройСервис» существует с января 2005 года. ООО «ТехСтройСервис» осуществляет разработку, и внедрение современных комплексных решений «под ключ» по учету , автоматизации и регулированию энергоресурсов, созданию глобальных диспетчерских систем.
