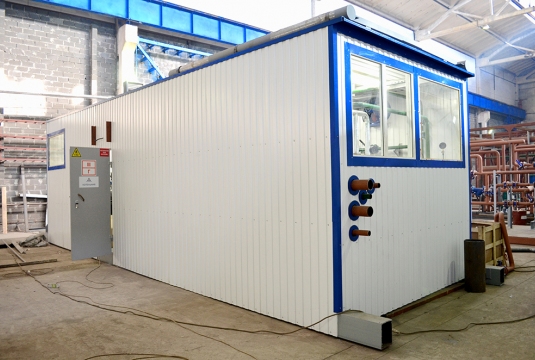

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение:"служебные здания ФСБ России" отопление и горячее водоснабжение объекта
Место отгрузки:г. Рязань
Дата отгрузки:Апрель 2015

Характеристики

Количество блоков

1

Мощность

0,8 МВт

Температурный график

85° / 70° С

Габариты (ДхШхВ)

10,0х3,2х3,34

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба с индивидуальными дымоотводящими стволами от каждого котлооагрегата, крепление стволов к металлической обрешетке, установленной на крыше котельной, Н=7м

Паспорт котельной

Прилагается, 1 экз

Услуги

Изготовление, Доставка

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, Sутепл.=100мм). Габариты котельной, м (ДхШхВ): 10,0х3,2х3,34*

1

Тепломеханическое оборудование



2

Котел стальной водогрейный «REX 40», мощность 400кВт, ,  «ICI CALDAIE», Италия

2

3

Водоподготовительная установка

1

4

Насос котлового контура отопления, G = 23 м3/ч., H = 20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос сетевого контура отопления, G = 21,7 м3/ч., H = 30 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Теплообменник контура отопления пластинчатый Q=0,315 МВт, производство «Ридан», Россия

2

7

Модуль регулирования расхода греющей среды

1

8

Насос контура ГВС (ЛЕТО), Q = 4,9 м3/ч., H = 20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

9

Насос контура ГВС, Q = 2,6 м3/ч., H = 25-30 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

10

Теплообменник контура ГВС пластинчатый Q=0,085 МВт, производство «Ридан», Россия

2

11

Комплект арматуры контура ГВС

1 компл.

12

Бак расширительный мембранный Reflex 100л

1*

13

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива



14

Горелка газ , «CIB UNIGAS»/«ECOFLAM» Италия

2

15

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование



17

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала



18

Водяной калорифер

1

19

Вентилятор вытяжной

1

Приборы КИПиА



20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета



24

Учет электроэнергии

1

25

Учет исходной воды

1







26

Дымовая труба с индивидуальными дымоотводящими стволами от каждого котлооагрегата, крепление стволов к металлической обрешетке, установленной на крыше котельной, Н=7м

1

27

Трубопроводы, теплоизоляция, крепления

1компл.

28

Пакет рабочей документации на котельную

1компл.

29

Паспорт

1

Заказчик

Компания ООО «ВЫБОР-СТРОЙМОНТАЖ»  была основана в  2007 году.  Основным видом деятельности является «Строительство зданий и сооружений».
