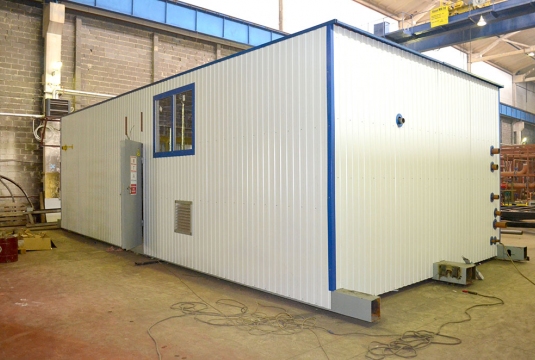

Котельная для отопления оздоровительного лагеря Электроник

Назначение: отопление и ГВС
Место отгрузки: Костромская область
Дата отгрузки: Январь 2015

Характеристики

Количество блоков

2

Мощность

1,64   МВт

Температурный график

105-75ºС

Габариты (ДхШхВ)

11,0х5х3,5

Топливо основное

природный газ

Топливо резервное

 нет

ГВС

да

Дымовая труба



Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей). Габариты котельной (ДхШхВ): 8,0х6,0х3,2 м.*

2

Тепломеханическое оборудование

2

Котел водогрейный стальной «SK-755» производительностью 820 кВт, Buderus, Германия

2

3

Бак расширительный котла

2

4

Водоподготовительная установка (Россия)

1 компл.

5

Насос котлового контура с функцией частотного регулирования G=43 м3/ч., H= 20 м.в.ст., Willo/Grundfoss/KSB

2 (1 резерв)

6

Насос сетевого контура с функцией частотного регулирования G= 25,8 м3/ч., H= 40 м.в.ст., Willo/Grundfoss/KSB

2 (1 резерв)

7

Насос контура ГВС с функцией частотного регулирования G= 11,7 м3/ч., H = 32  м.в.ст., Willo/Grundfoss/KSB

2 (1 резерв)

9

Теплообменник контура отопления «Ридан», Q=350 кВт

2

10

Теплообменник контура ГВС пластинчатый «Ридан», Q=350 кВт

2

11

Модуль регулирования расхода греющей среды

1

12

Комплект арматуры ГВС

1

13

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

14

Газовая модулируемая горелка WM-G 10/4-A, 1”, исп. ZM «Weishaupt» Германия

2

15

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

17

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

18

Силовой щит ВРУ, приборы автоматики, основное и аварийное освещение

1компл.

Отопление и вентиляция котельного зала

19

Водяной калорифер

1

20

Вентилятор вытяжной

1

Автоматизация, КИП

21

Автоматизированная система управления в составе:

  1. Полевой уровень – комплекс измерительных приборов, полевых и управляющих приборов и механизмов, установленных непосредственно на технологическом оборудовании внутри котельной.
  2. Процессорный уровень – программируемый контроллер (2 шт.) с модулями ввода вывода с визуализацией процессов управления, мониторинга, настройки на сенсорной панели оператора (располагается на панели распределительного щита).
  3. Информационный уровень – автоматизированное рабочее место оператора (АРМ), представляющее собой компьютер/ноутбук с предустановленным соответствующим программным обеспечением, позволяющем в режиме реального времени отображать текущие параметры работы системы, в т.ч. и аварийные сигналы.



1

22

Распределительный щит управления с элементами автоматики и управления

1

23

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

24

Диспетчеризация котельной по средствам канала GSM

1компл.

25

Система пожаротушения, пожарная сигнализация и пожарное оборудование, сигнализация «проникновение»

1компл.

Узлы учета



26

Турбинный счетчик газа СГ16МТ

2

27

Учет электроэнергии

1

28

Учет исходной воды

1

29

Учет тепла

1

Прочее

30

Трубопроводы, теплоизоляция, крепления

1компл.

Документация

31

Пакет рабочей документации на котельную (рабочий проект)

2 компл.

32

Паспорт

1

33

Сопроводительная документация

1 компл.

Заказчик

Компания УЧ "Оздоровительный лагерь "Электроник" начала свою деятельность 2002 году.  Основным видом деятельности является «Деятельность детских лагерей на время каникул».
