ГлавнаяОбъекты → Котельная для отопления и ГВС жилых домов

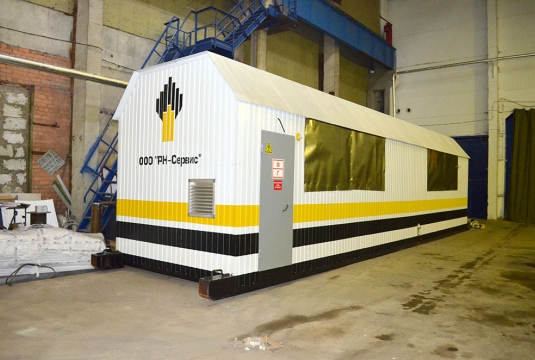

Котельная для отопления и ГВС жилых домов

Назначение:отопление и ГВС
Место отгрузки:г. Оха
Дата отгрузки:Январь 2015

Характеристики

Количество блоков

1

Мощность

1,6 МВт

Температурный график

95ºС - 70ºС

Габариты (ДхШхВ)

13,0х3,4х3,3

Топливо основное

природный газ

Топливо резервное

нет

ГВС

да

Дымовая труба

Ферменного типа с 2-я индивидуальными газоходами, Н=15  м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм*). Габариты котельной, ДхШхВ, не более (м):13,0х3,4х3,3*

1

Тепломеханическое оборудование



2

Стальной водогрейный котел Super Rac 810 мощностью 820  кВт, «I.VAR», Италия.

2

3

Бак расширительный котла

2

4

Насос рециркуляции котла Германия/Дания (WILO/Grundfoss/KSB)

2

5

Водоподготовительная установка

1

6

Насос сетевого контура G=57,6м3/ч.*, H = 50 м.в.ст.*, Германия/Дания (WILO/Grundfoss/KSB)

2(1 резерв.)

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

8

Линия подпитки в составе:

  • насос исходной воды (2шт);
  • комплект арматуры;
  • автоматика.

1 компл.

Оборудование подачи и сжигания топлива



9

Горелка газовая CIB UNIGAS/Riello/F.B.R.,Италия

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.



Линия редуцирования газа



12

Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная)

1 компл.



Электрооборудование



20

Силовой щит ВРУ, приборы автоматики

1 компл

Отопление и вентиляция котельного зала



21

Водяной калорифер

1

22

Вентилятор вытяжной

1

Приборы КИПиА



23

Распределительный щит управления с элементами автоматики и управления

1 компл

24

Датчики давления, температуры, манометры, термометры, термостаты

1 компл

25

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

26

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл

Узлы учета



27

Учет электроэнергии

1

28

Учет исходной воды

1

29

Измерительно-вычислительный комплекс газа

1

30

Учет тепла

1







31

Дымовая труба ферменная с двумя теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 15м.

1

32

Трубопроводы, теплоизоляция, крепления

1 компл

33

Пакет рабочей документации на котельную

1 компл

34

Паспорт

1

Заказчик

Компания ООО "Русская Метизная Компания" начала свою деятельность 2008 году. Основным видом деятельности является «Оптовая торговля машинами и оборудованием». Организация также осуществляет деятельность по следующим неосновным направлениям: «Прочее финансовое посредничество», «Предоставление услуг по добыче нефти и газа».
