ГлавнаяОбъекты → Блочно-модульная котельная для отопления административных и производственных зданий

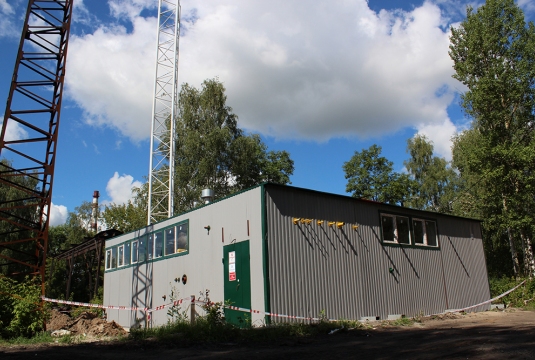

Блочно-модульная котельная для отопления административных и производственных зданий

Назначение: отопления административных и производственных зданий
Место отгрузки: г. Ярославль
Дата отгрузки: Июнь 2014

Характеристики

Количество блоков

5

МОщность

8 т пара / ч

Температурный график



Габариты (ДхШхВ)

10х15х3,4 м.

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

Нет

Дымовая труба

ферменного типа с 3-мя индивидуальными газоходами, Н= 20 м

Паспорт котельной

Прилагается, 1 экз

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль технологического оборудования включая помещение оператора и бытовой модуль. (металлоконструкция с ограждениями из сендвич-панелей).

Габариты котельной (ДхШхВ): 10х15х3,4 м.

5

Паровая часть

2

Паровой котел I.VAR, BHP 4000 х 11,8 бар c опорной рамой, изоляцией, обшивкой, шкафом управления, плитой горелки, устройством контроля уровня воды, предохранительными клапанами, водоуказательными колонками, датчиками давления и питательным блоком с 2-я насосами, арматурой и автоматикой;

2

Автоматическая электрическая продувка по уровню TDS из солевого отсека с автоматической гидравлической продувкой из нижней части котла;

2

Комплект для автоматической работы парового котла с горелкой; модификация электрической части стандартного шкафа управления и дополнение сигнализацией для работы котла с горелочным оборудованием как единое целое, электронный контроллер встроенный в стандартный шкаф управления, встроенное автоматическое переключение насосов в режиме рабочий/резервный по потоку воды, манометр с краном на выходе насоса питательной воды (2 шт.), датчик температуры встроенный в дымовую камеру котла (1 шт.);

2

3

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

4

Деаэратор

1

5

Линия возврата конденсата

1 компл.

6

Водоподготовительная установка (для паровых котлов).

Расчет водоподготовки предварительный и уточняется после получения химического анализа воды

1

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

8

для котла BHP 4000 Горелка газовая плавно-двухступенчатая (прогрессивная) «FBR», Италия  модель GAS P 350/М CE TL  +R. CE-CT D2” – FS50,  в комплекте с газовой рампой, реле минимального и максимального давления, блоком контроля герметичности клапанов, антивибрационной вставкой и краном отсечки газа. Давление газа на входе (мин-макс) 300-500 мбар.

1

9

для котла BHP 4000 Горелка комбинированная газ-дизель прогрессивная «FBR», Италия  модель К350/М CE TL  + R. CE-CT DN65-FS65,  в комплекте с газовой рампой, реле минимального и максимального давления, блоком контроля герметичности клапанов, антивибрационной вставкой и краном отсечки газа. Давление газа на входе 300-500 мбар.

1

10

Комплект модуляционный для работы прогрессивной (плавно-двухступенчатой) горелки в модуляционном режиме  на паровом котле (блок модуляции + датчик давления 0-16 бар)

2

11

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 компл.

12

Линия подачи дизельного топлива

1 компл.

13

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Линия редуцирования газа

14

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Отопление и вентиляция котельного зала

15

Вентилятор

2

16

Электроконвектор

3

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

20

Центральный диспетчерский пункт (котельная №2)

1

21

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

22

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

23

Поагрегатный учет расхода газа

2

24

Учет пара

1

25

Учет эл.энергии

1

26

Учет  исходной воды

1







27

Трубопроводы, теплоизоляция, крепления

1

28

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н= 20 м.

1

29

Комплект рабочей документации на котельную

1 компл.

30

Паспорт

1

Заказчик

ЗАО «Ярославль-Резинотехника» - одно из ведущих предприятий резинотехнической промышленности с историей, которая насчитывает вот уже более 75 лет успешной работы и ежедневного развития.

ЗАО «Ярославль-Резинотехника» поставляет резинотехнические изделия на рынки России и стран СНГ для таких отраслей промышленности, как сельское хозяйство, авиастроение, автомобилестроение, для обороно-строительного комплекса, нефтегазовой промышленности и т.д.
