ГлавнаяОбъекты → Каркасная котельная для отопления и ГВС жилого дома

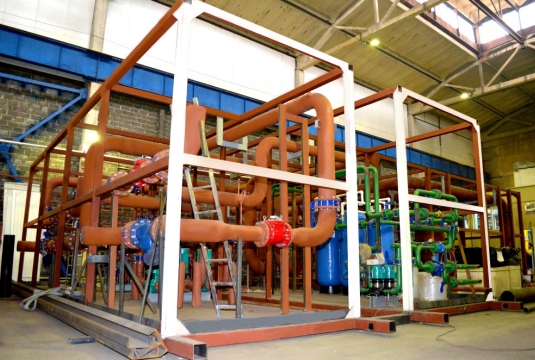

Каркасная котельная для отопления и ГВС жилого дома

Назначение:Отопление и ГВС
Место отгрузки:г. Новый Уренгой
Дата отгрузки:Январь 2015

Характеристики

Мощность

14,4  МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

6х2,2х3 м х2

Топливо основное

природный газ

Топливо резервное

нет

ГВС



Дымовая труба

стальная самонесущая, Н=30м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Здание котельной в блочно-модульном исполнении

1 компл.

Тепломеханическое оборудование

2*

Стальной водогрейный котел «Vitomax 100-LW» 4200 кВт, «VIESSMANN», Германия

2



3

Водоподготовительная установка

1

4

Насос циркуляционный котла (Vitomax 100-LW),

Q= 156 м3/ч., H=10,5 м.в.ст., Германия (WILO)

3 (1 резерв.)

5

Насос контура ОВ (на офисное здание),

Q= 3,8 м3/ч., H=25,9 м.в.ст., Германия (WILO)

3 (1 резерв.)

6

Насос контура ОВ (на гипермаркет),

Q= 54,7 м3/ч., H=25,3 м.в.ст., Германия (WILO)

3 (1 резерв.)

7

Насос контура ОВ (на МТРЦ),

Q= 172 м3/ч., H=26,8 м.в.ст., Германия (WILO)

3 (1 резерв.)

8

Насос подпиточный,

Q= 8,01 м3/ч., H=20,1 м.в.ст., Германия (WILO)

2 (1 резерв.)

9

Насос циркуляционный

Q= 113 м3/ч., H=10,9 м.в.ст., Германия (WILO)

3 (1 резерв.)

10

Расширительный мембранный бак V=800 л., N800

4

11

Расширительный мембранный бак V=300 л., N300

1

12

Расширительный мембранный бак V=300 л., DE300

4

13

Гидравлический распределитель

1

14

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

15*

Газовая горелка «WM-G 30/3-А,2''», Weishaupt, Германия.

2

16

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

17

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

18

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

19

Водяной калорифер

3

20

Вентилятор вытяжной

2

Приборы КИПиА

21

Распределительный щит управления с элементами автоматики и управления

1

22

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

23

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1компл.

24

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

25

Поагрегатный учет расхода газа

4

26

Учет тепла

3

27

Учет электроэнергии

1

28

Учет исходной воды

1







29*

Дымовая труба фасадного типа (2 индивидуальных теплоизолированных газохода), Н=30 м.

1

30

Трубопроводы, теплоизоляция, крепления

1компл.

31

Пакет рабочей документации на котельную

1компл.

32

Паспорт

1
