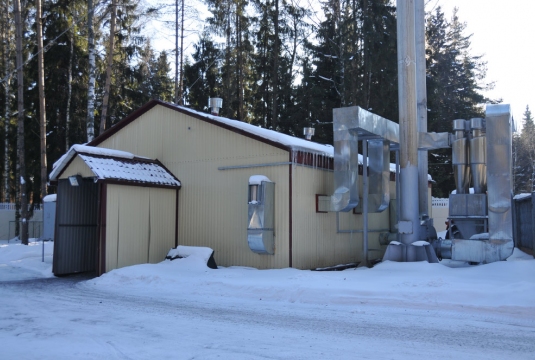

Отопление и горячее водоснабжение дорожной клинической больницы

Назначение: Отопление и ГВС дорожной клинической больницы
Место отгрузки: г. Ярославль
Дата отгрузки: Февраль 2002

Характеристики

Количество блоков

здание  котельной

Мощность / Производительность:

8 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

30х40х8 м.

Топливо основное

природный газ

Топливо резервное

Мазут

ГВС



Дымовая труба

труба стальная самонесущая высотой 32 м ,

Паспорт котельной

прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Здание котельной Габариты котельной (ДхШхВ): 30х40х8 м.

1

Тепломеханическое оборудование

2

Котел стальной водогрейный конструкции АО «Яринжком», теплопроизводительностью 2МВт, газомазутный. Основное топливо – природный газ; резервное – мазут марки М40

5

3

Автоматический дозатор  комплексонов в комплекте: шкаф автоматического дозатора компалесонов, микропроцессорный блок управления.

1 комп.

4

Аппарат магнитной обработки воды С=25м3/час; N=0,35 Квт напряженность магнитного поля = 2000 эрс.

1 комп.

5

Насос сетевой воды Q=100м3/час; Н=44м.в.ст. с эл. двигателем N=22 квт, n=2940 об/мин

4

6

Насос циркуляционный,  конвективного контура котлов N1,2 q=40м3/час, Н=30 м.вод.ст. с эл. двигателем. N=11 квт, n=2940 об/мин

3

7

Насос горячего водоснабжения (подпитки т.с.) Q=12,5 м3/час Н=35 м.вод.ст. с эл. двигателем. N=5,5 квт, n=2940 об/мин

3

8

Подогреватель сетевой воды-водоводяной, 2х секционный, Fобщ=10м2*2=20м2, Lmp=2м

2

9

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1компл.

10

Подогреватель горячего водоснабжения –водоводяной, 5ти секционный, Fобщ=1,76м2*5=8,8м2, Lmp=2м

 2

11

Бак-аккумулятор горячего водоснабжения  Y=63m3, Дн=3500мм, Ноб=4200мм – стальной, вертикальный.

3

12

Грязевик Ду250

 1

13

Комплект арматуры ГВС

1компл.

14

Расширительный мембранный котла, объем бака определить при проектировании

4

15

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

16

Горелочное устройство:

Горелка комбинированная РГМГ-2, мощность 1,2-2,5 МВт, Россия

4

17

Емкость запаса топи V=50м3

2

18

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

19

Линия подачи мазута

1компл.

20

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

21

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

22

Силовой щит ВРУ, приборы автоматики

1компл.

23

Шкаф частотного регулирования насосов

1компл.

24

Система отопления и вентиляции котельного зала

1

25

Распределительный щит управления с элементами автоматики и управления

1

26

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

27

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

28

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

29

Учет тепла

1компл.

30

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

31

Учет мазута

2

32

Поагрегатный учет расхода газа

4

33

Учет электроэнергии

1

34

Учет исходной воды

1







35

Дымовая труба  самонесущая стальная  Н=32 м.

2

36

Трубопроводы, теплоизоляция, крепления

1компл.

37

Пакет рабочей документации на котельную

1компл.

38

Паспорт

1

Заказчик

Ярославское отделение Северной железной дороги - филиала ОАО "РЖД" зарегистрировано в 2005 году. Основное направление деятельности: организация грузоперевозок.
