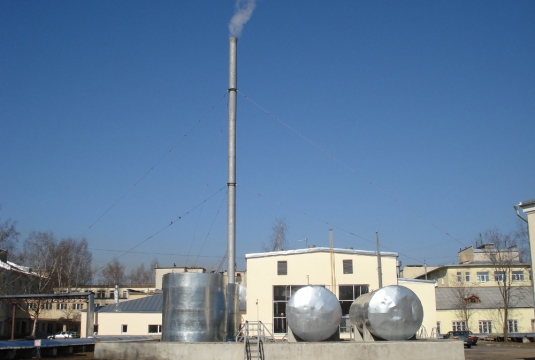

ГлавнаяОбъекты → Котельная для отопления и ГВС
Назначение:Отопление и ГВС
Место отгрузки:г. Иваново
Дата отгрузки:Октябрь 2009

Характеристики

Количество блоков

здание котельной

Мощность / Производительность:

2,6 МВт

Температурный график



Габариты (ДхШхВ)

14х10х5 м.

Топливо основное

природный газ

Топливо резервное



ГВС



Дымовая труба

труба стальная самонесущая высотой 22 м ,

Паспорт котельной

прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Здание котельной   ( ДxШxВ):14x10x5

1 комп.

Тепломеханическое оборудование

2

Котел водогрейный  на твердом топливе Q =0,8 МВт

2

3

Котел жидкотопливный водогрейный Q =0,5 МВт

2

4

Насос сетевой группы котлов  КВр-0,8А, Q=60м3/час, Н=16м.в.ст., Ne=4квт

2

5

Насос сетевой группы котлов СА-500 Q=35м3/ч, Н=18м.в.ст., Ne=3квт

2

6

Теплообменик сетевой 2-го контура S=51,3м2, Q=2,6МВт

2

7

Насос сетевой 2-го контура Q=80м3/час, Н=25м.в.ст, Ne=7,5квт

2

8

Аппарат антинакипной электрохимический Q=120м3/час

1

9

Фильтр-грязевик Ду150

1

10

Бак-аккумулятор ГВС М=6м3

1

11

Теплообменник системы ГВС S=1,9м2, Q=0,48 МВт

2

12

Насосы системы ГВС Q=6 м3/час, Н=20м.в.ст., Ne=1,1квт

2

13

Автоматизированнная установка реагентной водоподготовки Q=1т/час

1

14

Фильтр грязевик Ду50

2

15

Баки мембранные расширительные

2

16

Бак накопитель

2

17

Шкаф металлический в комплекте (рукав 10 м)

1

18

Комплект  запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 комп.

19

Модуль  регулирования температуры обратной сетевой воды (регуцлятор температуры, привод, датчики, арматура)

1

20

Трубопроводы, теплоизоляция, крепления

1 комп.

21

Бак аккумулятор V=6v3

1

Электрооборудование

22

Силовой щит ВРУ

1 комп.

Отопление и вентиляция котельного зала

23

Калорифер

5

24

Вентилятор вытяжной

2

Линия подачи  для дизельного топлива

25

Комбинированная горелка TWIN 70/2B



26

Горелка WBO-65-M

2

27

Трубопровод подачи топлива

1 комп.

28

Фильтр Отчистки топлива

1

Система Дымоудаления

29

Труба дымовая Ø=420мм, Н=22м

1

30

Труба Дымовая Ø=500мм, Н=22мм

1

31

Дымосос ДМ-8 N=11Квт, n=1000 об/мин

1

32

Блок циклонов 1Ц 2-*2-500

1

33

Вентилятор дутьевый ВД-2,7

2

34

Комплект газоходов

1 компл.

35

Комплект рабочей документации

1

36

Паспорт

1

Заказчик

Компания ЗАО «Локотранс» занимается организацией железнодорожных перевозок по территории РЖД, КЗХ, стран Балтии.
