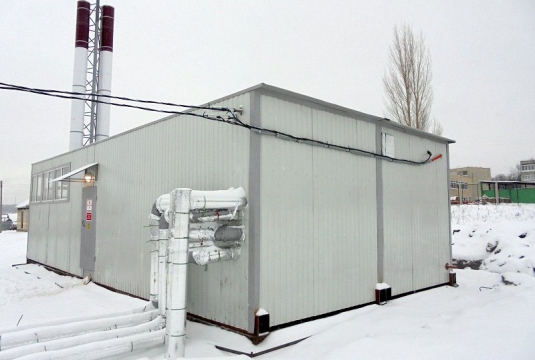

Водогрейная котельная на технологические нужды

Назначение: для выработки тепловой энергии в постоянном режиме для нужд систем ГВС, отопления и вентиляции административных, бытовых и производственных помещений.
Место отгрузки: Ульяновская область
Дата отгрузки: Ноябрь 2014

Характеристики

Количество блоков

2

Производит-ть

2,5

Температурный график

110 / 80° С

Габариты (ДхШхВ)

13х6х3,5 м

Топливо основное

природный газ

Топливо резервное



ГВС

да

Дымовая труба

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=17 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 9х6х3,2 м.*

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 120» 1200 кВт,  «ICI CALDAIE», Италия

1

3

Стальной водогрейный котел «REX 130» 1300 кВт,  «ICI CALDAIE», Италия

1

4

Водоподготовительная установка

1

5

Насос сетевого контура отопления, Q= 86 м3/ч.*, H=40 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос котлового контура отопления, Q= 72 м3/ч.*, H=20 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Теплообменник контура отопления пластинчатый «Ридан», Q=1,75 МВт (70%)

2

8

Расширительный мембранный бак котла, V=300 л.*

2

9

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

11

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

12

Горелка газовая BLU 1500.1.PR.LowNOx, Ecoflam, Италия.

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

15

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

17

Водяной калорифер

2

18

Вентилятор вытяжной

1

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1

20

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

22

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

23

Учет тепла

1

24

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

25

Учет электроэнергии

1

26

Учет исходной воды

1







27

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=17 м.

1

28

Трубопроводы, теплоизоляция, крепления

1компл.

29

Пакет рабочей документации на котельную

1компл.

30

Паспорт

1
