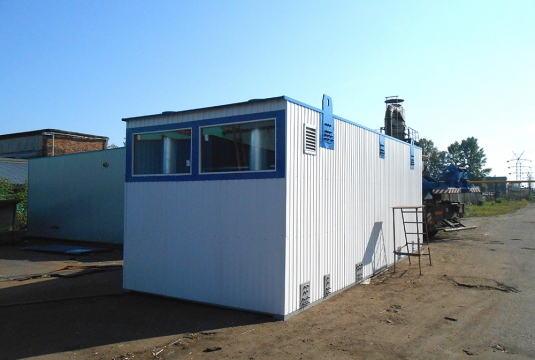

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение: для снабжения теплом и горячей водой административно-бытовых потребителей
Место отгрузки: г. Казань
Дата отгрузки: Ноябрь 2014

Характеристики

Количество блоков

1

Мощность

0,95 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10,0х3,4х3,3

Топливо основное

природный газ

Топливо резервное



ГВС

2,4 м3/ч

Дымовая труба

стальная самонесущая, Н=6 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м:10,0х3,4х3,3*

1

Тепломеханическое оборудование



2

Стальной водогрейный котел «Vitoplex 100 PV1» мощностью 401-500 кВт,  «Viessmann», Германия.

2

3

Водоподготовительная установка

1

4

Насос контура ОВ G=32,7 м3/ч., H=30 м.в.ст., Германия/Дания (WILO/Grundfoss/KSB)

2(1 резерв.)

5

Насос сетевого контура ГВС G=2,4 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss/KSB)

2(1 резерв.)

6

Теплообменник контура ГВС

1

7

Комплект арматуры контура ГВС

1 компл.

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива



9

Горелка газовая, «CIB UNIGAS»/ «Ecoflam», Италия.

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.



Электрооборудование



12

Силовой щит ВРУ, приборы автоматики

1 компл

Отопление и вентиляция котельного зала



13

Водяной калорифер

1

14

Вентилятор вытяжной

1

Приборы КИПиА



15

Распределительный щит управления с элементами автоматики и управления

1 компл

16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл

17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл

Узлы учета



19

Учет электроэнергии

1

20

Учет исходной воды

1

21

Технологический учет газа

1







22

Дымовая труба стальная. Высота - 6м.

2

23

Трубопроводы, теплоизоляция, крепления

1 компл

24

Пакет рабочей документации на котельную

1 компл

25

Паспорт

1

Заказчик

Компания ООО «ЭНЕРГОТЕХМОНТАЖ» -  зарегистрирована в 2009 году в Республике Татарстан. Основным видом деятельности является: «Производство электромонтажных работ». Организация также осуществляет деятельность по следующим неосновным направлениям: «Производство общестроительных работ», «Производство прочих строительных работ».
