ГлавнаяОбъекты → Водогрейная котельная на технологические нужды

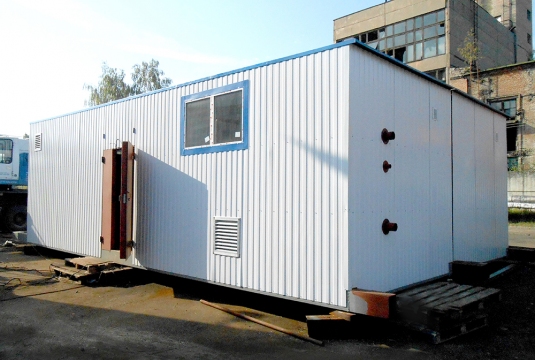

Водогрейная котельная на технологические нужды

Назначение: Отопление жилых домов
Место отгрузки: г. Тутаев, Ярославская область
Дата отгрузки: Сентябрь 2014

Характеристики

Количество блоков

2

Производит-ть

1 мвт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х6х3,2 м

Топливо основное

уголь

ГВС

нет

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей) включая помещение оператора.

Габариты котельной (ДхШхВ): 10х6х3,2 м.

2

Тепломеханическое оборудование

2

Твердотопливный котел КВр-0,5  (0,5 МВт), Россия.

 В комплекте:

  • блок котла;
  • ящик с ЗИП (краны шаровые, затворы дисковые);
  • вентилятор ВД;
  • КиП (манометры,термометры);
  • предохранительные клапана;
  • щит управления;

2 (1 резерв.)

3

Водоподготовительная установка

1

4

Насос сетевого контура отопления, Q=18 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос котлового контура отопления, Q=15 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Теплообменник контура отопления пластинчатый «Ридан», Q=0,5 МВт

2 (1 резерв.)

7

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

9

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

10

Трубопроводы, теплоизоляция, крепления

1компл.

Электрооборудование

11

Силовой щит ВРУ

1

Отопление и вентиляция котельного зала

12

Калорифер

2

13

Вентилятор вытяжной

1

Приборы КИПиА

14

Распределительный щит управления с элементами автоматики и управления

1компл.

15

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

16

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1компл.

Узлы учета

17

Учет тепла

1

18

Учет исходной воды

1компл.

19

Учет электроэнергии

1компл.

Система дымоудаления

20

Дымосос

2

21

Золоуловитель

2







22

Комплект рабочей документации на котельную

1

23

Паспорт

1
