ГлавнаяОбъекты → Водогрейная котельная на технологические нужды

Водогрейная котельная на технологические нужды

Назначение:для нужд систем отопления административных, бытовых и производственных помещений
Место отгрузки:г. Красноармейск, МО
Дата отгрузки:Декабрь 2014

Характеристики

Количество блоков

1

Производит-ть

0,3

Температурный график

95° / 70° С

Габариты (ДхШхВ)

м:9,0х3,2х3,3*

Топливо основное

Природный газ

Топливо резервное



ГВС

Нет

Дымовая труба

Дымовая труба, мачтового типа с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность - нержавеющая сталь. Высота - 15м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м:9,0х3,2х3,3*

1

Тепломеханическое оборудование

2**

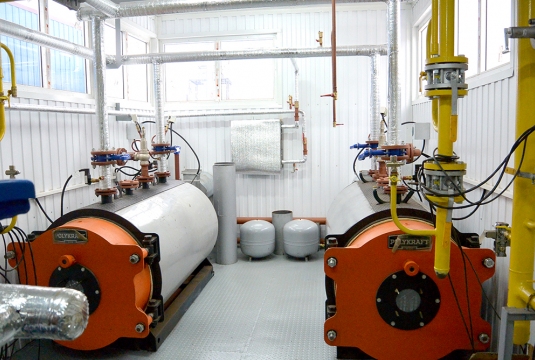

Стальной водогрейный котел «Duotherm 150», мощностью 150 кВт, «Polykraft», Россия.

2

3

Бак расширительный котла

2

4

Водоподготовительная установка

1

5

Насос котлового контура G=7,5 м3/ч.*, H=20 м.в.ст.*, Германия/Дания (WILO/Grundfoss/KSB)

2(1 резерв.)

6

Насос сетевого контура ОВ G=9,0 м3/ч.*, H=60 м.в.ст.*, Германия/Дания (WILO/Grundfoss/KSB)

2(1 резерв.)

7

Теплообменник контура ОВ пластинчатый, мощность 0,13 кВт, производство «Ридан», Россия

2

8

Модуль регулирования расхода греющей среды

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

10

Линия подпитки в составе:

  • насос подпиточный (2 шт.);
  • запорная арматура;
  • автоматика.

1 компл.

Оборудование подачи и сжигания топлива

11**

Горелка газовая «Baltur», Италия.



12

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

13

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.



Линия редуцирования газа

14

Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная)

1



Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1 компл

Отопление и вентиляция котельного зала

16

Водяной калорифер

1

17

Вентилятор вытяжной

1

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1 компл

19

Датчики давления, температуры, манометры, термометры, термостаты

1 компл

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл

Узлы учета

22

Учет электроэнергии

1

23

Учет исходной воды

1

24

Учет тепловой энергии

1

25

Измерительно-вычислительный комплекс газа

1







26

Дымовая труба мачтового типа с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность - нержавеющая сталь. Высота - 15м.

1

27

Трубопроводы, теплоизоляция, крепления

1 компл

28

Пакет рабочей документации на котельную

1 компл

29

Паспорт

1

Заказчик

Компания ООО «Комплексные технологии машиностроения» занимается  подбором, продажей, поставкой металлорежущего оборудования заказчику от Европейского производителя.
