ГлавнаяОбъекты → Водогрейная котельная на технологические нужды

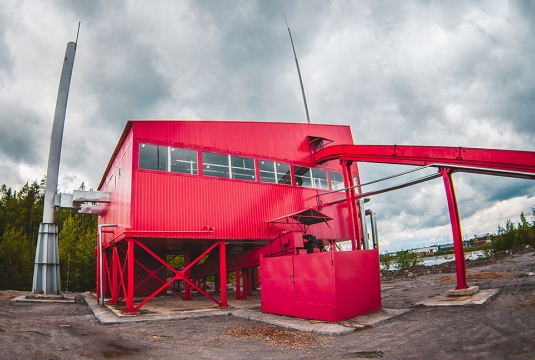

Водогрейная котельная на технологические нужды

Назначение:для снабжения теплом завода ОАО «Карельский окатыш»
Место отгрузки:Костомукша
Дата отгрузки:Ноябрь 2014

Характеристики

Количество блоков

3

Производит-ть

10

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х24 м.

Топливо основное

торф

Топливо резервное

щепа

ГВС

Нет

Дымовая труба

Дымовая труба ферменного типа с 4-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=20 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

Архитектурно-строительная часть

1

Здание котельной.

Габаритные размеры (ДхШ): 11х24 м.

1 компл.

2

Склад топлива с оборудованием модуля «живое дно» для автоматической подачи топлива

1 компл.

Тепломеханическое оборудование

3

Твердотопливный котел с механической топкой КВм-2,5ДВО, мощность 2,5 МВт, Россия

Комплектация:

  • Воздухоподогреватель ВП-85
  • Питатель ПТШ (шнековый)
  • Топка ТНФГ
  • Золоуловитель

4

4

Установка водоподготовительная

1

5

Насос сетевой, Q=172 м3/ч., H=40 м.в.ст., Германия (WILO)

3 (1 резерв.)

6

Насос рециркуляции котловой, Q=22 м3/ч., H=20 м.в.ст., Германия (WILO)

4

7

Насос исходной воды, Германия (WILO)

2 (1 резерв.)

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

9

Трубопроводы, теплоизоляция, крепления

1компл.

Электрооборудование

10

Силовой щит ВРУ

1

11

Сигнализаторы загазованности RGD по CO, «Sietron», Италия

1компл.

Отопление и вентиляция котельного зала

12

Калорифер «КСк»

4

13

Вентилятор вытяжной

3

Приборы КИПиА

14

Распределительный щит управления с элементами автоматики и управления

1компл.

15

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

16

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

17

Система пожаротушения, охранно-пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

18

Учет тепловой энергии на отопление

1компл.

19

Учет исходной воды

1компл.

20

Учет электроэнергии

1компл.

Система подачи топлива / шлакозолоудаления

21

Транспортер подачи топлива

1компл.

22

Транспортер золоудаления

1компл.

23

Бункер приема шлака

1

Система дымоудаления

24

Дымовая труба ферменного типа с 4-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=20 м.

1







27

Комплект рабочей документации на котельную

1

28

Паспорт

1

Заказчик

ОАО «Карельский окатыш» входит в горнодобывающий (сырьевой) дивизион горно-металлургической компании «Северсталь» (ОАО) с 1999 г. Предприятие занимает третье место в России по объему производства железорудных окатышей – производит пятую часть всех российских окатышей.

«Карельский окатыш» расположен в Республике Карелия на северо-западе России. До 1993 года назывался Костомукшским горно-обогатительным комбинатом. Горные работы ведутся с 1982 года на базе Костомукшского железорудного месторождения (запасы железной руды составляют 1,15 млрд. тонн), которое включает железистые кварциты, кристаллические сланцы различного состава и геллефлинты. Кроме того, в июле 2001 года компания получила лицензию на право пользования недрами с целью добычи железных руд Корпангского месторождения сроком на 20 лет (расположено в 4−5 км к северу от Костомукшского месторождения). В марте 2007 года начата добыча и переработка железной руды Корпангского месторождения (запасы оцениваются в 320 млн. тонн.).
