ГлавнаяОбъекты → Индивидуальный тепловой пункт
Назначение: Отопление, вентиляция и ГВС многоквартирного жилого дома в п. Мечниково
Место отгрузки: г. Красногорск
Дата отгрузки: Август 2014

Характеристики

Мощность

1651,46  кВт

Температурный график

115-70С

Габариты (ДхШхВ)

6х5х2,5

Исполнение

Установлен на раму

Теплоноситель

Вода

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование и техническая характеристика

Марка/Тип

Производитель

Ед. изм.

Кол-во

1

Насос циркуляции контура ОВ

Q=28,8м3/час,

 H=35,5 м, Ne=7,5кВт.

«IL 50/170-7,5/2»

«WILO SE», Германия

шт

2

2

Насос циркуляции контура ГВС

Q=7,5м3/час,

 H=35,0 м, Ne=1,5кВт.

«Helix V»

«WILO SE», Германия

шт

2

3

Насос повысительный

Q=28,0м3/час,

 H=25,0 м, Ne=3,0кВт.

«IРL 40/150-3/2»

«WILO SE», Германия

шт

2

4

Насос подпиточный

Q=4,0м3/час,

 H=25,0 м, Ne=1,1кВт.

«IРL 32/160-1,1/2»

«WILO SE», Германия





5

Фильтр грязевик Ду125

«ФМФ-125»

«КВО-АРМ», Россия

шт

2

6

Фильтр грязевик Ду65

«ФМФ-65»

«КВО-АРМ», Россия

шт

1

7

Фильтр грязевик Ду50

«ФМФ-50»

«КВО-АРМ», Россия

шт

2

8

Грязевик вертикальный, Ду125



«Сатекс»

шт

1

9

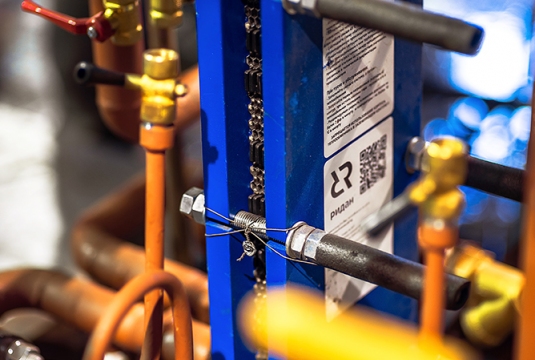

Теплообменник пластинчатый контура ГВС

НН №4

ЗАО «Ридан»

Россия

шт

2

10

Теплообменник пластинчатый контура ОВ

НН №19

ЗАО «Ридан»

Россия

шт

2

11

Бак расширительный мембранный V=1000л

Reflex N1000

«Reflex»

Германия

шт

2

12

Бак расширительный мембранный V=500л

Reflex N500

«Reflex»

Германия

шт

1

13

Клапан трехходовой, Ду65 с электроприводом

H765N



EV24A-TPC

«Belimo»

Щвейцария

шт

1

14

Клапан трехходовой, Ду50 с электроприводом

H750N



EV230A-TPC

«Belimo»

Щвейцария

шт

1

15

Двухпозиционный, двухходовой электромагнитный клапан с сервоприводом, Ду50

EV220А  НЗ

«Danfoss»

Дания





шт

1

16

Кран шаровой стальной Ду125

11с42п

Breeze

шт

4

17

Кран шаровой стальной Ду65

11с42п

Breeze

шт

4

18

Кран шаровой стальной Ду50

11с42п

Breeze

шт

2

19

Кран шаровый муфтовый проходной Ду 25

11Б27п

Бологое

шт

3

20

Кран шаровый муфтовый проходной Ду 15

11Б27п

Бологое

шт

12

21

Кран шаровый Ду 25



«Seagull»

шт

25

22

Кран шаровый Ду 15



«Seagull»

шт

14

23

Затвор поворотный дисковый Ду 100



«Genebre»

шт

2

24

Затвор поворотный дисковый Ду 80



«Genebre»

шт

4

25

Затвор поворотный дисковый Ду 65



«Genebre»

шт

14

26

Затвор поворотный дисковый Ду 50



«Genebre»

шт

12

27

Клапан обратный Ду 80



«Genebre»

шт

2

28

Клапан обратный Ду 65



«Genebre»

шт

3

29

Клапан обратный Ду 50



«Genebre»

шт

4

30

Клапан предохранительный

VT1831



шт

2

31

Двухпозиционный, двухходовой электромагнитный клапан с серво-приводом

EV220А

«Danfoss»

шт.

1

32

Воздухоотводчик автоматический

065В

«Danfoss»

шт

8

33

Щит автоматики ЩА



«Яринжком»

шт

1



Узлы учета

34

Теплосчетчик  в составе:

- вычислитель,

ТСК7

ТК «Теплоком»



комп.

1





35

- счетчики, Ду80

ПРЭМ 80

ТК «Теплоком»



шт

2

36

- термо-преобразователь

КТПТР-01

ЗАО «ТЕРМИКО»



шт

1

37

- преобразователь давления

ПДТВХ-1-02

 «ТЕПЛОВОДОХРАН»

шт

2

38

Тепловычислитель в составе:

- вычислитель

ТСК7





ТК «Теплоком»



компл





1





39

- счетчики, Ду80



- счетчики, Ду40

ПРЭМ 80



ПРЭМ 40

ТК «Теплоком»



шт

2



2

40

- термо-преобразователь

КТПТР-01

ЗАО «ТЕРМИКО»



шт

2

41

- преобразователь давления

ПДТВХ-1-02

«ТЕПЛОВОДОХРАН»

шт

4

42

Счетчик холодной воды

ВСХ-25

ЗАО «Тепловодомер»



шт

1



Приборы КИПиА

43

Термоманометр 0…120˚С, Р=0…6 кгс/см2

ТМТБ



шт

4

44

Манометр Р=0…1,0 кгс/см2

ТМ-510Р



шт

2

45

Датчик температуры наружного воздуха -50˚С - +120˚С

ДТС 3005-РТ1000.В2



шт

1

46

Реле давления

РД-110



шт

1

47

Датчик давления Р=0…6 кгс/см2

DMP 330OM



шт

2

48

Датчик давления Р=0…10 кгс/см2

DMP 330OM



шт

4

49

Термометр сопротивления

Т = -50…+120˚С

ДТС3105-РТ1000М.В2.70



шт

6

Заказчик

Среднерусская строительная компания выступает как Генеральный подрядчик, заказчик и подрядная организация застройщика в одном лице. В сферу деятельности ЗАО «ССК» входит застройка Красногорского района Подмосковья, а также продажа жилых и нежилых помещений в собственных новостройках Подмосковья, строительство и реконструкция объектов коммерческого назначения и жилых помещений.
