Отопление жилых и производственных площадей

Назначение:отопление
Место отгрузки:г. Орск
Дата отгрузки:Октябрь 2008

Характеристики

Количество блоков

2

Мощность:

1,9 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8х5х3,3 м

Топливо основное

дизельное топливо

Топливо резервное

нет

ГВС

нет

Дымовая труба

дымовая труба ферменного типа высотой 12 м, H = 12 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

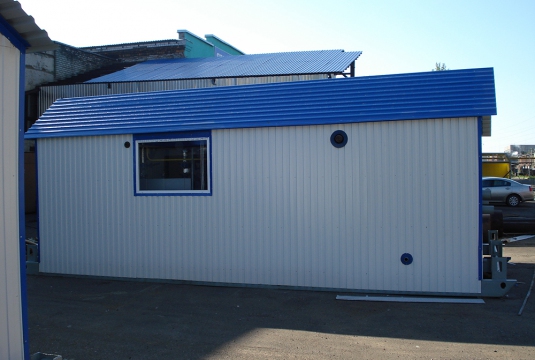

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей), производство - собственное

2

Тепломеханическое оборудование

Напольный низкотемпературный стальной водогрейный котел VIESSMANN Vitoplex 100PV1 (781-950 кВт) в комплекте с котловой автоматикой Vitotronic 100 тип GS1 в каскаде с  Vitotronic 300K, производство - Германия

2

Насос сетевой NM 80/16ВE Q=80 м3/ч., H=35м.в.ст., Ne=15 квт., производство - Италия

2

Насос подпиточный MXH203 Q=1 м3/ч., H=30м.в.ст., Ne=0,8 квт., производство - Италия

2

Водоподготовительная установка дозатор- комплексон, производство - Россия

1

Комплект запорной арматуры (дисковые поворотные затворы , обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые , фитинги, фланцы, болты, шпильки, крепления), производство – Россия, Германия, Франция

1 компл.

Газовое оборудование

Горелка CIB UNIGAS HP72.MG.PR.S.RU.A.8.50 с принадлежностями, комбинированная, плавнодвухступенчатая, производство - Италия

2

Газовая линия: (предохранительно-сбросной клапан, электромагнитные клапан, газовый фильтр). , производство - Россия

1 компл.

Сигнализаторы загазованности RGD по CH4 и CO, производство - Италия

1компл.

Редуцирование газа

Газораспределительный пункт шкафной с обогревом с комплексом коммерческого учета газа СГ-ЭКВз-0,5-250/1,6 с корректором ЕК-260, производство - Россия

1

Линия подачи резервного топлива

Насос подачи топлива ручной, производство - Россия

1

Насос подачи топлива электрический, производство - Италия

2

Расходная емкость в помещении котельной, производство - собственное

1

Комплект арматуры, производство – Россия, Германия

1 компл.

Электрооборудование

Силовой щит ВРУ, приборы автоматики, производство – Россия, Германия

1

Отопление и вентиляция

Водяной калорифер, производство - Россия

1

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

Распределительный щит управления с элементами автоматики и управления, производство - Россия

1

Датчики давления, температуры, манометры, термометры, термостаты, производство – Россия, Германия

1 компл.

Система автоматизированного пожаротушения, пожароохранная сигнализация и пожарное оборудование, производство - Россия

1 компл.

Автоматика регулирования и диспетчеризации с выводом сигнала на диспетчерский пульт посредством GSM канала, производство – Россия, Грмания

1 компл.

Узлы учета

Узел учета воды, производство - Россия

1 компл.

Узел учета электроэнергии, производство – Россия

1 компл.

Узел учета диз. топлива, производство – Россия

1 компл.

Тепловой учет, производство – Россия

1 компл.



Дымовая труба Ø400 нерж. изолированная, H=22м. в компл. ( покровный слой нерж. сталь ) , производство - собственное

1 компл.

Заказчик

ООО "Нефтехиммаш" это успешно развивающаяся компания, которая занимается производством, продажей и поставкой емкостного, теплообменного, нефтегазового и нефтяного оборудования для нефтяной, химической, газовой и нефтеперерабатывающей промышленности.
