ГлавнаяОбъекты → Отопление производственных и жилых помещений

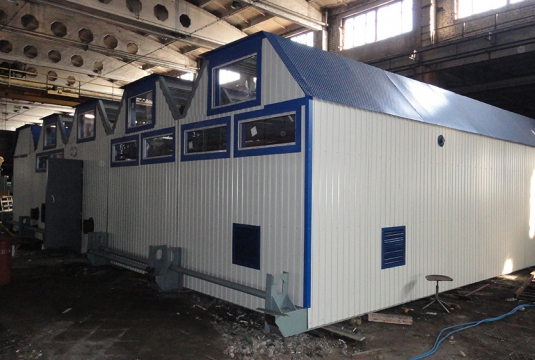

Отопление производственных и жилых помещений

Место отгрузки: г. Новый Уренгой
Дата отгрузки: Сентябрь 2010

Характеристики

Количество блоков

5

Мощность:

10,4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х15х3,6 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

нет

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей). Sиз=150мм., определяется расчетом.

3

Блок- модуль для обслуживающего персонала (Sиз.=150мм., определяется расчетом):

  • операторная;
  • бытовые помещения;
  • санузел.

1

Тепломеханическое оборудование

Водогрейный трехходовой жаротрубно-дымогарный котел LOOS UNIMAT тип UT-L-34 мощностью 5200 кВт (конструктивное давление 6 бар, рабочее избыточное давление теплоносителя 5,16 бар, t<115°С.)

1

Устройства безопасности

1 компл.

Водогрейный трехходовой жаротрубно-дымогарный котел LOOS UNIMAT тип UT-L-34 мощностью 5200 кВт (конструктивное давление 6 бар, рабочее избыточное давление теплоносителя 5,16 бар, t<115 гр.С.)

1

Устройства безопасности

1 компл.

Водоподготовительная установка в составе (согласно химанализа воды):

  • Фильтр сетчатый Ду 40- 1шт.
  • Комплекс пропорционального дозирования АКВАФЛОУ DС SP6401- 1шт.
  • Гипохлорит натрия (канистра 25 кг)- 8шт.
  • Авт. установка фильтрации и обезжелезивания АКВАФЛОУ FF 120/АС-77- 3шт.
  • Клапан электромагнитный 1", НО, 24В- 3шт.
  • Автоматическая установка умягчения АКВАФЛОУ SF 175-77SEM- 1шт.
  • Соль таблетированная- 150кг.
  • Комплекс пропорционального дозирования АКВАФЛОУ DС SP6321- 1шт.
  • Комплекс пропорционального дозирования АКВАФЛОУ DС SP61- 1шт.
  • Реагент АМИНАТ КО-2.
  • Реагент АМИНАТ КО-5.

1 компл.

Насос сетевой KSB тип Etanorm G125-400G11, Q=200м3/ч., H=55м.в.ст. Ne=55квт., n=1485об/мин

3 (1 резерв.)

Насос подпиточной воды Grundfoss (аналог Wilo, KSB), Q=10м³/ч., H=15 м.в.ст.

2

Бак для подпиточной воды

1

Насос рециркуляции котловой Grundfoss (аналог Wilo KSB), Q=65м3/ч., H=55м.в.ст.

2

Комплект запорной арматуры (дисковые поворотные затворы , обратные клапаны, фильтры очистки воды, краны шаровые , фитинги, фланцы, болты, шпильки, крепления)

1 комплект

Расширительный мембранный бак, V=500л.

1

Газовое оборудование

Газовое горелочное устройство Dreizler M5001.4VM18.5

1

Газовая рампа GRM (Рвх = 400 мбар, Рмакс = 600 мбар)

1

Комбинированное газовое горелочное устройство Dreizler MC5001.4 VM18.5

1

Газовая рампа GRM (Рвх = 400 мбар, Рмакс = 600 мбар)

1

Газовая линия: (клапан термозапорный, электромагнитный клапан, краны).

1 компл.

Сигнализаторы загазованности RGD по CH4 и CO

1

Линия подачи резервного топлива

Насос подачи топлива электрический

2

Насос подачи топлива ручной

1

Комплект арматуры, система очистки

1 компл.

Расходная емкость в помещении котельной, V=0,75м3

1

Электрооборудование

Силовой щит ВРУ

1 компл.

Преобразователь частоты для сетевого насоса, тип PR6000-0550T3G

3

Отопление и вентиляция

Водяной калорифер

3

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

Распределительный щит управления с элементами автоматики и управления

1

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

Автоматика регулирования и диспетчеризации с выводом сигнала на диспетчерский пульт

1 компл.

Система автоматического пожаротушения (тип системы определить проектом), пожарная сигнализация и пожарное оборудование

1 компл.

Трубопроводы, теплоизоляция, крепления

1 компл.

Комплект проектной документации на котельную

1 компл.
