ГлавнаяОбъекты → Отопление и горячее водоснабжение Жилых домов

Отопление и горячее водоснабжение Жилых домов

Назначение: отопление и ГВС
Место отгрузки: г. Сочи
Дата отгрузки: Апрель 2010

Характеристики

Количество блоков

4

Мощность:

5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8х12х3,4 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

2,3 МВт

Дымовая труба

нет

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

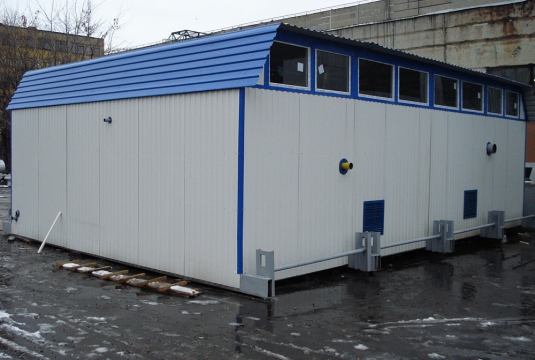

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

2

Тепломеханическое оборудование

Стальной водогрейный трехходовой жаротрубный котел ТТ100 (2500 кВт), Термотехник, Россия

2

Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

Автоматика «Энтроматик-100»

2

Водоподготовительная установка дозатор - комплексон

1

Насос сетевой WILO IL 80/160-11/2, Q= 90 м³/ч., H=32м.в.ст., Германия

3 (1 резерв)

Насос ГВС  WILO BL 65/160-11/2, Q= 36 м³/ч., H=32м.в.ст., Германия

2

Теплообменник ГВС (2,3 МВт)

1

Комплект арматуры ГВС (РТДО, клапан подпитки электромагнитный, запорная арматура)

1 комплект

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 комплект

Газовое оборудование

Газовая горелка   P92А M.-PR.M.S.RU.A.1.65 (Италия)

2

Газовая линия: (предохранительно-сбросной клапан, отсечной электромагнитный клапан, газовый фильтр)

1 комплект

Сигнализаторы загазованности RGD по CH4 и CO

1 комплект

Электрооборудование

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

Водяной калорифер

1

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

Распределительный щит управления с элементами автоматики и управления

1

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

Модуль ПЗА

1 компл.

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

Система автоматизированного пожаротушения, пожароохранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

Теплоучет

1

Учет электроэнергии

1

Учет исходной воды

1





Трубопроводы, теплоизоляция, крепления

1 компл.

Комплект проектной документации

1

Заказчик

ООО "С-Профит.ру" - многопрофильная торговая компания (г. Сочи).
