Отопление и горячее водоснабжение перинатального центра

Назначение:отопление и ГВС
Место отгрузки:г. Курган
Дата отгрузки:Ноябрь 2010

Характеристики

Количество блоков

4

Мощность:

12,6 МВт

Температурный график

95/ 70

Габариты (ДхШхВ)

10х12х3,4 м

Топливо основное

природный газ

Топливо резервное

дизельное

ГВС

1,6 МВт

Дымовая труба

ферменная высотой 21 м с 3-мя теплоизолированными газоходами, Н=21 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

4



Тепломеханическое оборудование



2

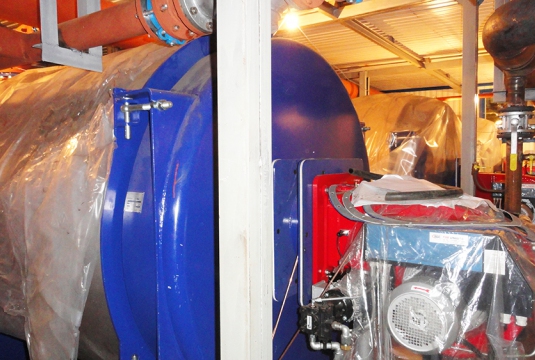

Стальной водогрейный трехходовой жаротрубный котел ТТ100 (4200 кВт), Термотехник, Россия

3



3

Комплектация котла



3.1

Погружная гильза R3/4"x100мм

3

3.2

Кабель горелки 1-й ступени 8,0м

3

3.3

Кабель горелки 2-й ступени 8,0м

3

3.4

Кронштейн для крепления сист. упр-я.

3

3.5

Автоматика «Энтроматик-100»

3

4

Водоподготовительная установка дозатор - комплексон

1

5

Насос подпиточный WILO, Q= 5 м3/ч., H = 25м.в.ст., Германия

2 (1 резерв)

6

Насос сетевой WILO, Q= 220 м3/ч., H = 50м.в.ст., Германия

3 (1 резерв)

7

Насос рециркуляции котлов WILO, Q= 160 м3/ч., H=20м.в.ст., Германия

2 (1 резерв)

8

Насос ГВС WILO, Q=51 м3/ч, Н=32 м.в.ст., Германия

2 (1 резерв)

9

Теплообменник ГВС пластинчатый (1,63 МВт), FUNKE, Германия-Россия

2

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

11

Расширительный мембранный бак

1

Газовое оборудование

12

Комбинированная горелка  НP515А MG.-PR.M.S.RU.A.1.80 (Италия) для котла 4200 кВт

3

13

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 комплект

14

Сигнализаторы загазованности RGD по CH4 и CO

1 комплект

Редуцирование газа

15

Газрегуляторный пункт шкафного типа с обогревом, с двумя линиями редуцирования (ГРПШ с двумя РДБК)

1

16

Линия подачи резервного топлива

1 компл.

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

18

Водяной калорифер

3

19

Вентилятор вытяжной ВО3.15

2

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1

21

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

24

Комплекс коммерческого учета газа

1

25

Теплоучет

1 комплект

26

Учет электроэнергии

1

27

Учет исходной воды

1

28

Дымовая труба самонесущая, три ствола на одной несущей конструкции, Н=21 м

1

29

Трубопроводы, теплоизоляция, крепления

1компл.

30

Комплект проектной документации

1

Заказчик

ООО «Новый город» - торгово-строительная компания, которая ведёт свою деятельность с 2007 года и специализируется на продаже земельных участков и малоэтажном строительстве.  Компания является членом Курганского филиала некоммерческого партнерства СРО «Строители Урала».
