ГлавнаяОбъекты → Теплоснабжение микрорайона «Деревня универсиады 2013»

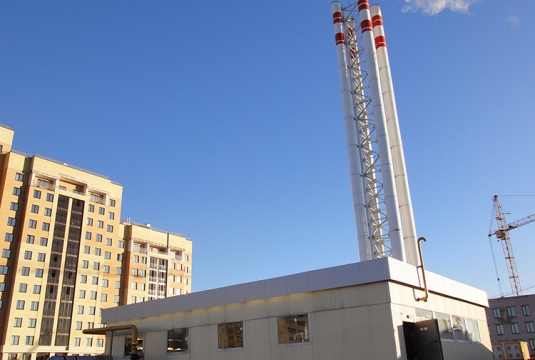

Теплоснабжение микрорайона «Деревня универсиады 2013»

Назначение:отопление микрорайона
Место отгрузки:г. Казань
Дата отгрузки:Июнь 2010

Характеристики

Количество блоков

5

Мощность:

24,42 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х16,5х3,7 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

труба ферменная высотой 32 м с 4-ятеплоизолированными газоходами, H = 32 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

5

Тепломеханическое оборудование

Cтальной водотрубный водогрейный, производство Россия, выполнен в газоплотном исполнении, имеет горизонтальную компоновку, топливо газ/жидкое топливо

  • Теплопроизводительность ном., кВт: 7 560
  • Pобр воды на входе в котел, кгс/см²: 2,5
  • рабочее воды на выходе из котла, кгс/см²: 5,5
  • T воды на входе в котел, °С: 70
  • T воды на выходе из котла, °С: 115

2

Cтальной водотрубный водогрейный котел, производство Россия, выполнен в газоплотном исполнении, имеет горизонтальную компоновку, топливо газ/жидкое топливо

  • Теплопроизводительность ном., кВт: 4 650
  • Pобр воды на входе в котел, кгс/см²: 2,5
  • рабочее воды на выходе из котла, кгс/см²: 5,5
  • T воды на входе в котел, °С: 70
  • T воды на выходе из котла, °С: 115

2

Система каскадного управления работой котлов WESKONT211

Интегрированная система каскадного управления котлами WESKONT211 выполняет функции WESKONT201 и дополнительно обеспечивает:

каскадное управление несколькими (до 8 ед.) котлами (установка режимов работы, приоритетов включения, конфигурирование настроек автоматической очередности включения котлов).

  • погодозависимое управление (регулирование температур на выходе каждого котла согласно температурному графику);
  • управление двумя независимыми контурами (отопительным и контуром ГВС или вентиляции);
  • визуализация технологического процесса управления каскадом (контроль и настройка параметров всей системы котлов);
  • сбор и передача технологической информации на верхний уровень (во внешнюю систему SCADA).

Состав:

1. Котловой контроллер Siemens Sitronic S7-200 – 1 шт.

2. Датчики температуры:

  • дымовых газов Sitrans T до 400°С – 1 шт.
  • воды Sitrans T до 170°С – 6 шт.
  • температуры наружного воздуха – 1 шт.

3. Группа безопасности котла

  • термостат ограничения температуры STB – 1 шт.
  • датчик-реле мин. давления воды – 1 шт.
  • датчик-реле макс. давления воды – 1 шт.
  • устройство контроля заполнения котла водой – 1 шт.
  • реле протока – 1 шт.
  • термостат регулирующий – 1 шт.

1

Система управления котла WESKONT201 является автоматизированной системой управления котлом на базе устройства цифрового программного управления, выполняющей следующие автоматизированные функции:

  • технологические защиты оборудования котла;
  • контроль параметров котлового контура;
  • управление оборудованием котла;
  • регулирование температуры подачи котла;
  • диагностика параметров работы котла;
  • сбор эксплуатационных данных.

Состав:

1. Котловой контроллер Siemens Sitronic S7-200 – 1 шт.

2. Датчики температуры:

  • дымовых газов Sitrans T до 400°С – 1 шт.
  • воды Sitrans T до 170°С – 3 шт.

3. Группа безопасности котла

  • термостат ограничения температуры STB – 1 шт.
  • датчик-реле мин. давления воды – 1 шт.
  • датчик-реле макс. давления воды – 1 шт.
  • устройство контроля заполнения котла водой – 1 шт.
  • реле протока – 1 шт.
  • термостат регулирующий – 1 шт

3

Водоподготовительная установка

1

Насос сетевой WILO IL 150/330-37/4, Q= 280 м³/ч., H=32м.в.ст., Германия

4 (1 резерв)

Насос рециркуляции котлового контура котла 7560 кВт WILO, Германия

2

Насос рециркуляции котлового контура котла 4650 кВт WILO, Германия

2

Насос подпитки  WILO, Германия

2 (1 резерв)

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 комплект

Расширительный мембранный бак REFLEX

1

Оборудование подачи и сжигания топлива

Горелка Multicalor 800.1 PR (рампа VGD 40.100, 110-700мбар) плавно-двухступенчатая, с завихрителем пламени, регулирование 1:3 газ, 1:3 дизель (включая реле макс.давления, блок контроля герметичности, ручной кран, антивибр. вставку, шумоглушитель)

2

Горелка Multicalor 600.1 PR (рампа VGD 40.080, 100-700 мбар) плавно-двухступенчатая, регулирование 1:3 газ, 1:3 дизель (включая реле макс.давления, блок контроля герметичности, ручной кран, антивибр. вставку, шумоглушитель)

2

Газовая линия: предохранительно-сбросной клапан, отсечной электромагнитный клапан, газовый фильтр

1 комплект

Сигнализаторы загазованности RGD по CH4 и CO

1 комплект

Линия подачи резервного топлива

Насос подачи резервного топлива электрический

2

Насос подачи резервного топлива ручной

2

Расходная емкость под дизельное топливо в помещении котельной

1

Комплект арматуры

1 компл.

Электрооборудование

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

Водяной калорифер

4

Вентилятор вытяжной ВО3.15

4

Приборы КИПиА

Распределительный щит управления с элементами автоматики и управления

1

Частотные преобразователи для сетевых насосов

4

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

Система автоматизированного пожаротушения, пожароохранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

Теплоучет

1 комплект

Поагрегатный учет газа

4

Узел учета дизельного топлива

1

Учет электроэнергии

1

Учет исходной воды

1

Дымовая труба ф=800, Н=30 м, диаметр дымовой трубы указан предварительно, окончательный диаметр рассчитывается при проектировании, трубы устанавливаются на единый фундамент одной группой

4

Трубопроводы, теплоизоляция, крепления

1 компл.

Комплект проектной документации

1

Заказчик

ОАО «Казаньцентрстрой» - строительная компания, созданная в 2006 году для реализации президентской «Программы социальной ипотеки в Республике Татарстан» в городе Казани. Компания «Казаньцентрстрой» занесена в Книгу Почета Казани за весомый вклад в развитие строительного комплекса города Казани, заслуги в строительстве спортивных объектов Универсиады-2013.

ОАО «Казаньцентрстрой» четыре года подряд становилось лауреатом Международного конкурса стран СНГ на лучшую строительную и проектную организацию за достижение высокой эффективности и конкурентноспособности в строительстве. В 2012 году мы стали лидером жилищного строительства в книге рейтингов крупнейших компаний города Казани по ТОП-ЛИСТУ журнала «Деловой квартал».
