Отопление и горячее водоснабжение завода

Назначение: отопление и ГВС
Место отгрузки: г. Ликино-Дулёво
Дата отгрузки: Август 2010

Характеристики

Количество блоков

2

Мощность:

6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8х6х3,4 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

1,2 МВт

Дымовая труба

труба на оттяжках высотой 21 м, H = 21 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

2

Тепломеханическое оборудование

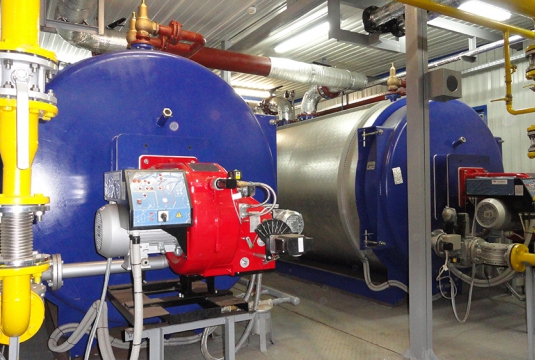

Стальной водогрейный трехходовой жаротрубный котел ТТ100 (3000 кВт), Термотехник, Россия

2

Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

Автоматика «Энтроматик-100»

2

Водоподготовительная установка дозатор - комплексон

1

Насос сетевой WILO IL 100/170-30/2, Q= 207 м³/ч., H=32м.в.ст.

2

Насос ГВС WILO BL 50/150-5,5/2, Q=16 м³/ч, Н=32 м.в.ст.

2

Теплообменник ГВС

1

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 комплект

Газовое оборудование



Комбинированная горелка HP93А MG.-PR.M.S.RU.A.1.65 (Италия)

2

Газовая линия: (предохранительно-сбросной клапан, отсечной электромагнитный клапан, газовый фильтр)

1 комплект

Сигнализаторы загазованности RGD по CH4 и CO

1 комплект

Линия подачи резервного топлива



Линия подачи дизельного топлива в составе:

  • насос электрический
  • насос ручной
  • расходная ёмкость в помещении котельной
  • комплект арматуры

1 комплект

Электрооборудование



Силовой щит ВРУ

1 компл.

Отопление и вентиляция



Водяной калорифер

2

Вентилятор вытяжной ВО3.15

2

Приборы КИПиА



Распределительный щит управления с элементами автоматики и управления

1

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM- канала

1 компл.

Система автоматизированного пожаротушения, пожароохранная сигнализация и пожарное оборудование

1 компл.

Узлы учета



Теплоучет

1 комплект

Учет электроэнергии

1

Учет исходной воды

1





Дымовая труба ф=800, Н=20 м

1

Трубопроводы, теплоизоляция, крепления

1 компл.

Комплект проектной документации

1

Заказчик

Дулевский красочный завод ведет свое начало с конца 1918 года. В настоящее время ДКЗ способен выпускать более 1000 наименований ассортимента, для производства которых применяются почти все химические элементы периодической системы Менделеева. Пережив снижение объемов производства и сокращение штатов, с мая 1994 года предприятие стало ОАО «Дулевский красочный завод». В обществе работает около 500 человек.
