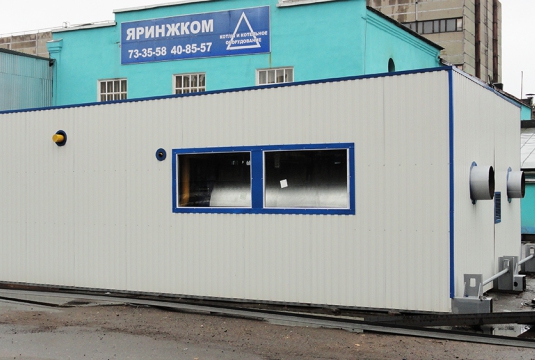

Отопление производственных площадей

Назначение:отопление производственных площадей
Место отгрузки:г. Москва
Дата отгрузки:Октябрь 2010

Характеристики

Количество блоков

2

Мощность:

4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8х6х3,4 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

труба на растяжках высотой 21 метр, H = 21 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

2

Тепломеханическое оборудование

Стальной водогрейный жаротрубный котел Энтророс «Термотехник 2000», 2 МВт, КПД не менее 91%, трехходовая камера сгорания, рабочее давление 6 атм., tвых. = 115ºC (Россия)

2

Комплектация котла



Комплект каскадной автоматики Entromatic100.

2 компл.

Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Кронштейн для крепления сист. упр-я.

2

Водоподготовительная установка

1

Насос сетевой WILO IL100/165-22/2, Q=140м3/ч., H=32м.в.ст. (Германия)

2

Комплект запорной арматуры (дисковые поворотные затворы , обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые , фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Газовое оборудование

Горелка комбинированная HP91A.M.PR.S.RU.A.1.50 (Италия)

2

Комплекс коммерческого учета газа СГ-ЭКВз с корректором по температуре

1

Газовая линия: (предохранительно-сбросной клапан, электромагнитный клапан).

1 компл.

Сигнализаторы загазованности RGD по CH4 и CO

1

Линия подачи резервного топлива

Насос подачи топлива электрический

1

Насос подачи топлива ручной

1

Комплект араматуры

1

Расходная емкость (в помещении котельной)

1

Электрооборудование

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

Водяной калорифер

1

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

Распределительный щит управления с элементами автоматики и управления

1

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

Электросчетчик

1

Автоматика регулирования и диспетчеризации с выводом сигнала на диспетчерский пульт

1 компл.

Система автоматизированного пожаротушения, пожароохранная сигнализация и пожарное оборудование

1 компл.

Трубопроводы, теплоизоляция, крепления

1 компл.

Дымовая труба Ø600мм. L=20м.

1

Комплект проектной документации на котельную

1

Заказчик

НТЦ Экспертцентр является ведущим отечественным производителем передвижных лабораторий различного назначения: радиационный и экологический контроль и мониторинг, специальные задачи в сфере обеспечения безопасности и охраны правопорядка; неразрушающий контроль; исследование и контроль качества различных материалов.
