ГлавнаяОбъекты → Отопление и горячее водоснабжение микрорайона

Отопление и горячее водоснабжение микрорайона

Назначение: отопление и ГВС микрорайона
Место отгрузки: г. Югорск
Дата отгрузки: Сентябрь 2011

Характеристики

Количество блоков

6

Мощность / Производительность:

10,4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

18х9х3,4 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

0,3 МВт

Дымовая труба

нет

Паспорт котельной

труба ферменная высотой 20 м с 2-я теплоизолированными газоходами

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

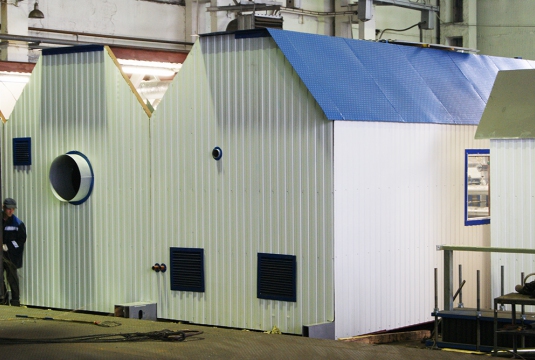

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей).

На месте блок-модули стыкуются и представляют собой единое здание без внутренних перегородок габаритными размерами ДхШхВ(м):18х9х4

Настил пола - стальные листы (рифленая сталь 4мм.). Пол утеплен минераловатными плитами.

Для обслуживания и демонтажа котлов предусмотрен монтажный проем в ограждающей конструкции здания.

6

Тепломеханическое оборудование

2

Котел КВа – 3,2 мощность 3200 кВт водогрейный газотрубно - дымогарного типа.

2

(1 резерв)

3

Котел КВа-2,0 мощность 2000 кВт водогрейный газотрубно - дымогарного типа.

2

(1 резерв)

Комплектация котла

3.1

Погружная гильза R3/4"x100мм.

Используется для монтажа приборов измерения параметров теплоносителя

4

3.2

Кабель горелки 1-й ступени 8,0м

4

3.3

Кабель горелки 2-й ступени 8,0м

4

3.4

Пульт управления котлом.

4

3.5

Кронштейн для крепления сист. упр-я.

4

4

Насос подпиточный WILO MHIL 103 3, Q= 1,2 м3/ч., H=25 м.в.ст., Германия

2

5

Насос сетевой WILO BL 65/160-11/2, Q= 87,7 м3/ч., H=31м.в.ст., Германия

2

6

Теплообменник сетевого контура (отопление), пластинчатый

2

7

Насос котла 3200 кВт WILO BL 80/145-11/2, Q= 120 м3/ч., H=20м.в.ст., Германия

4

8

Модуль регулирования температуры обратной сетевой воды в комплекте:

  • клапан универсальный
  • электронный регулятор температуры
  • датчик температуры погружной
  • датчик температуры наружного воздуха
  • электропривод импульсный
    терм. Элемент

2 комплект

9

Насос циркуляционный ГВС WILO IPL 32/110-0,75/2, Q=3,69 м3/ч., H=15,1 м.в.ст., Германия

2

10

Теплообменник контура ГВС, пластинчатый

2

11

Насос циркуляции контура ГВС

2

12

Расширительный мембранный бак

4

13

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

14

Водоподготовка УПА

4

15

Водоподготовительная установка

1

Газовое оборудование

16

Комбинированная горелка НP512А MG.-PR.M.S.RU.A.1.65 (Италия) для котла 3200 кВт

2

17

Комбинированная горелка НP91А MG.-PR.M.S.RU.A.1.65 (Италия) для котла 2000 кВт

2

18

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 компл.

19

Сигнализаторы загазованности RGD по CH4 и CO.

Соединены с системой общекотельной автоматики.

При превышении уровня загазованности помещения происходит прекращение подачи топлива на горелки и останов котлов.

2

Линия подачи резервного топлива

20

Насос подачи топлива электрический

2

21

Насос подачи топлива ручной

1

22

Расходная емкость (в помещении котельной)

1

23

Комплект запорной арматуры

1 компл.

Аварийное электроснабжение

24

Дизельгенератор АД75С-Т400-1,2Р

1

Электрооборудование

25

Силовой щит ВРУ, два ввода, АВР

1 компл.

Отопление и вентиляция

26

Калорифер

2

27

Вентилятор вытяжной ВО3.15

2

Приборы КИПиА

28

Распределительный щит управления с элементами автоматики и управления

1

29

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

30

Модуль погодного регулирования температуры теплоносителя

1 компл.

31

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM- канала.

1 компл.

Система мониторинга

32

Диспетчерский пункт:

  • сбор данных;
  • архив данных.
Состав станции управления:
  • преобразователь частоты;
  • логический контроллер;
  • программируемое реле;
  • автоматы защиты;
  • пускатели магнитные;
  • органы управления;
  • органы индикации.

1 компл.

33

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

34

Комплекс коммерческого учета газа СГЭКВз-Р с коррекцией по температуре и давлению

1 компл.

35

Поагрегатный учет газа

4

36

Учет тепла

1 компл.

37

Учет ГВС

1 компл.

38

Учет исходной воды

1 компл.

39

Учет эл.энергии с телеметрией

1 компл.

40

Трубопроводы, теплоизоляция, крепления

1 компл.

41

Дымовая труба H=21м., самонесущая, два газохода на одной несущей конструкции, теплоизолированные газоходы, внутренний слой – нержавеющая сталь

2

42

Комплект проектной документации на котельную

1
