Обеспечение паром производства кондитерских изделий

Назначение: Обеспечение паром производства пищевых продуктов
Место отгрузки: Московская область
Дата отгрузки: Июль 2011

Характеристики

Количество блоков

2

Мощность / Производительность:

2 т пара / час

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х6,8х3,4 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

Труба стальная самонесущая высотой 16 м, H = 16 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

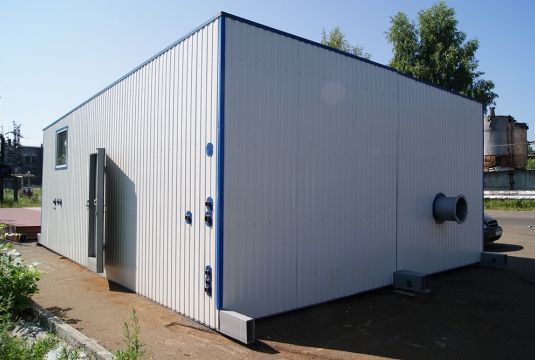

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей), включая помещения для оператора

2



Паровая часть



2

Котел паровой АX фирма "ICI", Италия, двухходовой, с реверсивной топкой, паропроизводительность 2040 кг/час, рабочее давление 8/11 бар, мощностью 1395 кВт.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1  манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)

сирена тревоги

1

3

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

1

 4

Датчик аварийного верхнего уровня

1

5

Бак запаса подготовленной воды

1

6

Водоподготовительная установка (для паровых котлов):

  • фильтр грубой механической очистки;
  • предварительное дозирование окислителя;
  • автоматическая установка фильтрации и обезжелезивания;
  • автоматическая установка умягчения непрерывного действия первой ступени;
  • автоматическая установка умягчения периодического действия второй ступени;
  • установка для коррекционной обработки воды химическими реагентами;

Состав водоподготовки предварительный и уточняется после получения хим. анализа воды

1

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

 Оборудование подачи и сжигания топлива

9

Горелка комбинированная  HP73А MG.MD.S.RU.A.1.50 фирмы CIBUNIGAS, Италия.

В комплекте: блок электромагнитных клапанов с реле минимального давления.

Регулятор давления газа с газовым фильтром. Топливные шланги, форсунки

1

10

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 комплект

11

Сигнализаторы загазованности RGD по CH4 и CO

1 комплект

12

Линия подачи дизельного топлива (насосы, расходный бак, арматура)

1

Отопление и вентиляция

13

Вентилятор

1

14

Калорифер водяной

1

Электрооборудование



15

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

1

17

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1

18

Диспетчеризация котельной

1

19

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 комплект



Узлы учета

20

Учет эл.энергии

1

21

Учет  исходной воды

1







22

Трубопроводы, теплоизоляция, крепления

1

23

Дымовая труба, Н=16 м, тип и конструкция  трубы определяется проектом

1

Заказчик

Кондитерская фабрика «Мармеладница» с 2011 года специализируется на производстве и продаже кондитерских изделий.
