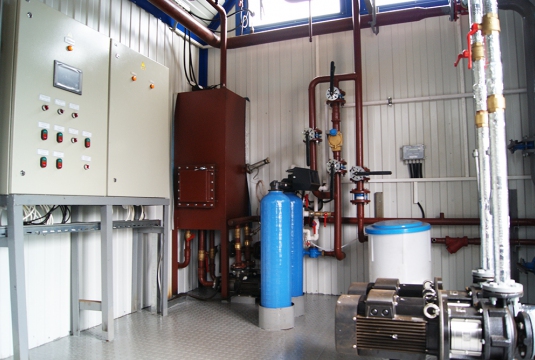

Отопление и горячее водоснабжение детского сада

Назначение:отопление и ГВС детского сада
Место отгрузки:г. Казань
Дата отгрузки:Сентябрь 2011

Характеристики

Количество блоков

1

Мощность / Производительность:

0,7 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8х3х3 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,1 МВт

Дымовая труба

Стальная самонесущая высотой 10 м, H = 10 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей).

На месте блок-модули стыкуются и представляют собой единое здание без внутренних перегородок Толщина теплоизоляционного слоя стеновых панелей 100мм..

Настил пола - стальные листы (рифленая сталь 4мм.). Пол утеплен минераловатными плитами, толщина изоляции 200мм.

Для обслуживания и демонтажа котлов предусмотрен монтажный проем в ограждающей конструкции здания.

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 35» 350 кВт,  «ICI CALDAIE», Италия

2



Комплектация котла



2.1

Погружная гильза R3/4"x100мм.

Используется для монтажа приборов измерения параметров теплоносителя

2

2.2

Кабель горелки 1-й ступени 8,0м

2

2.3

Кабель горелки 2-й ступени 8,0м

2

2.4

Пульт управления котлом.

2

2.5

Кронштейн для крепления сист. упр-я.

2

3

Насос сетевой Grundfoss, Q= 25 м3/ч., H=36 м.в.ст.

Производительность насосов рассчитана исходя из графика работы котлов. Дания

2

4

Насос ГВС Grundfoss, Q=4 м3/ч., H=32м.в.ст., Дания

2

5

Теплообменник ГВС

2

6

Комплект арматуры ГВС

1 компл.

7

Бак запаса ГВС – 300 л

1

8

Комплект запорной арматуры (дисковые поворотные затворы , обратные и предохранительные клапаны, краны шаровые , фитинги, фланцы, болты, шпильки, крепления)

1 компл.

9

Водоподготовка

1

Газовое оборудование

10

Горелка газовая фирмы CIB UNIGAS, NG400 M-.MD.M.RU.A.0.50., Мощность 115-420 кВт, Италия.

2

11

Газовая линия: термозапорный клапан, электромагнитный клапан отсечной.

1 компл.

12

Сигнализаторы загазованности RGD по CH4 и CO.

Соединены с системой общекотельной автоматики.

При превышении уровня загазованности помещения происходит прекращение подачи топлива на горелки и останов котлов.

1

Электрооборудование

13

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

14

Калорифер

1

15

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

1

17

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM- канала.

1 компл.

19

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

20

Учет тепловой энергии

1 компл.

21

Учет исходной воды

1 компл.

22

Учет эл.энергии

1 компл.







23

Трубопроводы, теплоизоляция, крепления

1 компл.

24

Дымовая труба H=21м

1

25

Комплект рабочей документации на котельную

1 компл.

26

Паспорт

1

Заказчик

ООО «Строительное объединение НК» – строительная компания, которая ведёт свою деятельность с 1977 года и является структурным подразделением ОАО «УК Камаглавстрой». Основным направлением деятельности Строительного объединения НК является гражданское строительство.

За годы существования предприятием построено и сдано более двух миллионов квадратных метров жилья. Основные объемы были построены в Нижнекамске, Казани (программа ликвидации ветхого жилья).
