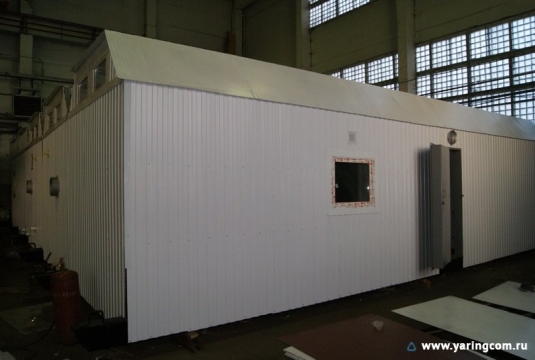

Отопление и горячее водоснабжение вахтового посёлка

Назначение: отопление и ГВС
Место отгрузки: Ханты-Мансийский автономный округ
Дата отгрузки: Ноябрь 2011

Характеристики

Количество блоков

3

Мощность / Производительность:

4,5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х9х3,4 м

Топливо основное

попутный нефтяной газ

Топливо резервное

дизельное топливо

ГВС

0,6 МВт

Дымовая труба

Труба ферменная самонесущая высотой 20 м с 3-я газоходами, H = 20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей).

На месте блок-модули стыкуются и представляют собой единое здание без внутренних перегородок Толщина теплоизоляционного слоя стеновых панелей 150мм..

Настил пола - стальные листы (рифленая сталь 4мм.). Пол утеплен минераловатными плитами, толщина изоляции 200мм.

Для обслуживания и демонтажа котлов предусмотрен монтажный проем в ограждающей конструкции здания.

Габаритные размеры модуля предварительно ДхШхВ(м): 9х2,5х3,4

3

2

Блок-модуль (бытовое помещение)

Габаритные размеры модуля предварительно ДхШхВ(м): 9х2,5х3,4

1

Тепломеханическое оборудование

3

Котел «Термотехник» ТТ-100 мощность 1500 кВт водогрейный трехходовой, производство «Энтророс» Россия.

3

Комплектация котла

3.1

Погружная гильза R3/4"x100мм.

Используется для монтажа приборов измерения параметров теплоносителя

3

3.2

Кабель горелки 1-й ступени 8,0м

3

3.3

Кабель горелки 2-й ступени 8,0м

3

3.4

Кронштейн для крепления сист. упр-я.

3

3.5

Пульт управления котлом

3

4

Насос сетевой Grundfos, Q = 155 м3/ч., H =35 м.в.ст., Германия

2

(1резерв.)

5

Насос рециркуляции котлового контура Grundfos. Германия. Параметры насоса определить проектом

2

6

Насос системы ГВС Grundfos, Q = 7 м3/ч., H =35м.в.ст., Германия

2

(1резерв.)

7

Теплообменник системы ГВС, Q=0,4МВт

1

8

Комплект арматуры ГВС

1 компл.

9

Насос подпиточной воды Grundfos,Q = 3 м3/ч., H =20м.в.ст., Германия

2

10

Бак подпиточной воды

1

11

Расширительный мембранный бак REFLEX, Германия

1

12

Автоматизированная водоподготовительная установка

1

13

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания газа

14

Горелка комбинированная HP73A.MG.MD.S.RU.A.1.50 с принадлежностями фирмы CIB UNIGAS, Италия.

Регулирование- модуляция

3

15

Газовая линия (клапан термозапорный, электромагнитный клапан отсечной, арматура).

1 компл.

16

Сигнализаторы загазованности RGD по CH4 и CO.

Соединены с системой общекотельной автоматики.

При превышении уровня загазованности помещения происходит прекращение подачи топлива на горелки и останов котлов.

1

Редуцирование газа

17

Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная)

Основное оборудование:

  • фильтры и запорная арматура;
  • предохранительный запорный клапан ПЗК;
  • регулятор давления газа;
  • контрольно-измерительные приборы (КИП).

1

Линия подачи аварийного топлива

18

Расходная емкость под дизельное топливо

19

Насос подачи топлива электрический

2

(1резерв.)

20

Насос подачи топлива ручной

1

21

Система фильтрации

1 компл.

22

Арматура

1 компл.

Электрооборудование и электроснабжение

23

Силовой щит ВРУ с АВР и главной шиной заземления

1

24

Система уравнивания потенциалов

1 компл.

25

Светильники освещения со встроенным блоком аккумуляторных батарей блоком переключения питания

1 компл.

Отопление и вентиляция котельного зала

26

Калорифер

3

27

Вентилятор вытяжной ВО3.15

2

Автоматизация

28

Щит управления с элементами автоматики и управления с системой визуализации

1

29

Приборы автоматического регулирования расхода и температуры теплоносителя

1 компл.

30

Контроль.

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

31

Модуль погодозависимой автоматики

1 компл.

32

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

33

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

34

Учет отпускаемого тепла на отопление и ГВС

1 компл.

35

Поагрегатный учет газа

3 компл.

36

Комплекс коммерческого учета газа

1

37

Узел учета исходной воды

1

38

Узел учета подпиточной воды

1

39

Узел учета электроэнергии

1

40

Трубопроводы, теплоизоляция, крепления

1 компл.

41

Дымовая труба ферменная самонесущая Ø 350 мм , H=24м.

1

42

Комплект проектной документации на котельную

1 компл.

43

Комплект сопроводительной документации (на комплектующее оборудование)

1 компл.

Заказчик

«Роснефть» - лидер российской нефтяной отрасли и крупнейшая публичная нефтегазовая корпорация мира. Основными видами деятельности ОАО «НК «Роснефть» являются поиск и разведка месторождений углеводородов, добыча нефти, газа, газового конденсата, реализация проектов по освоению морских месторождений, переработка добытого сырья, реализация нефти, газа и продуктов их переработки на территории России и за ее пределами.

Компания включена в перечень стратегических предприятий России. Ее основным акционером (69,50% акций) является ОАО «РОСНЕФТЕГАЗ», на 100% принадлежащее государству. 19,75% принадлежат BP, оставшиеся 10,75% акций находятся в свободном обращении.

География деятельности «Роснефти» в секторе разведки и добычи охватывает все основные нефтегазоносные провинции России: Западную Сибирь, Южную и Центральную Россию, Тимано-Печору, Восточную Сибирь, Дальний Восток, шельфы Российской Федерации, в том числе Арктический. Компания также осуществляет свою деятельность в Беларуси, Украине, Казахстане, Туркменистане, Китае, Вьетнаме, Монголии, Германии, Италии, Норвегии, Алжире, Бразилии, Венесуэле и ОАЭ, на территории Канады и США (Мексиканский залив).
