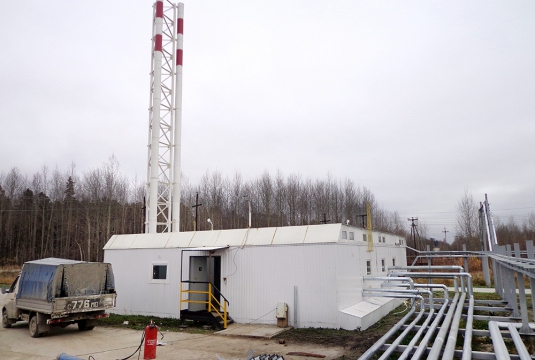

ГлавнаяОбъекты → Отопление вахтового посёлка
Назначение: отопление вахтового городка
Место отгрузки: г. Нефтеюганск
Дата отгрузки: Декабрь 2011

Характеристики

Количество блоков

5

Мощность / Производительность:

2 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х15х3,4 м

Топливо основное

попутный нефтяной газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

Труба ферменная высотой 20 м с 2-я теплоизолированными газоходами, H=20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей).

Габаритные размеры модуля предварительно ДхШхВ(м): 10х3х3,4

2

2

Блок-модуль (бытовые помещения) в составе:

Операторная, химлаборатория, слесарная мастерская, санузел, душевая, гардеробная, комната приема пищи, кабинет мастера.

Габаритные размеры модуля предварительно ДхШхВ(м): 9х2,5х3,4

3

Тепломеханическое оборудование

3

Котел «Термотехник» ТТ-100 мощность 1000 кВт водогрейный трехходовой с оснащением и предохранительными устройствами, производство «Энтророс» Россия.

2

Комплектация котла

3.1

Погружная гильза R3/4"x100мм.

Используется для монтажа приборов измерения параметров теплоносителя

2

3.2

Кабель горелки 1-й ступени 8,0м

2

3.3

Кабель горелки 2-й ступени 8,0м

2

3.4

Кронштейн для крепления сист. упр-я.

2

3.5

Пульт управления котлом

2

4

Насос циркуляционный основного контура Wilo, Q = 69м3/ч., H =60 м.в.ст., Германия

2

(1резерв.)

5

Насос рециркуляции котлового контура Grundfos. Германия. Параметры насоса определить проектом

2

6

Насос подпиточной воды основного контура Wilo, Q = 2м3/ч., H =15 м.в.ст., Германия

2

(1резерв.)

7

Бак подпиточной воды V=2,5м3

1

8

Автономная автоматизированная водоподготовительная установка

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания газа

10

Горелка комбинированная газ/нефть KP72A.MN.MD.S.RU.A.1.50 с принадлежностями фирмы CIB UNIGAS, Италия.

Регулирование- модуляция

2

11

Газовая линия: клапан термозапорный, электромагнитный клапан отсечной, арматура.

1 компл.

12

Сигнализаторы загазованности RGD по CH4 и CO.

Соединены с системой общекотельной автоматики.

При превышении уровня загазованности помещения происходит прекращение подачи топлива на горелки и останов котлов.

1

Редуцирование газа

13

Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная)

Основное оборудование:

  • фильтры и запорная арматура;
  • предохранительный запорный клапан ПЗК;
  • регулятор давления газа;
  • контрольно-измерительные приборы (КИП).

1

Линия подачи аварийного топлива

14

Расходная емкость под топливо

1

15

Насос подачи топлива электрический

2

(1резерв.)

16

Система фильтрации

1 компл.

17

Арматура

1 компл.

Электрооборудование и электроснабжение

18

Силовой щит ВРУ с АВР и главной шиной заземления. Два ввода электроэнергии

1

19

Система уравнивания потенциалов

1 компл.

20

Светильники освещения

1 компл.

Отопление и вентиляция котельного зала

21

Калорифер

3

22

Вентилятор вытяжной

3

Автоматизация

23

Щит управления с элементами автоматики и управления с системой визуализации

1

24

Приборы автоматического регулирования расхода и температуры теплоносителя

1 компл.

25

Контроль.

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

26

Модуль погодозависимой автоматики

1 компл.

27

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

28

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

29

Учет отпускаемого тепла

1 компл.

30

Поагрегатный учет газа

2 компл.

31

Комплекс коммерческого учета газа

1

32

Узел учета исходной воды

1

33

Узел учета подпиточной воды

1

34

Узел учета электроэнергии

2

35

Трубопроводы, теплоизоляция, крепления

1 компл.

36

Дымовая труба самонесущая, H=20м.

1

37

Комплект рабочей документации на котельную

1 компл.

38

Комплект сопроводительной документации (на комплектующее оборудование)

1 компл.

39

Паспорт на котельную

1

Заказчик

ООО «Амелин Энергоресурс» – компания специализирующаяся на производстве и реализации химических реагентов для подготовки котловой воды, разработке и внедрении уникальных технологий и решений в сфере обработки и очистки технологических сбросов промышленных предприятий.
