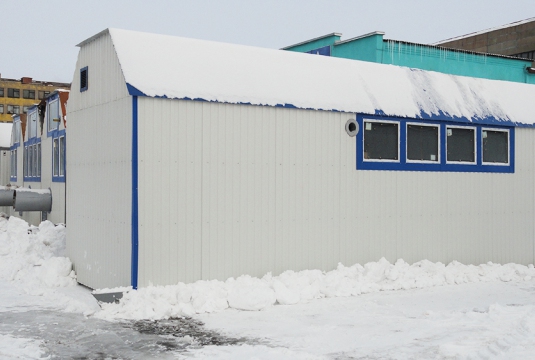

ГлавнаяОбъекты → Отопление жилого посёлка
Назначение:отопление жилого посёлка
Место отгрузки:г. Владивосток
Дата отгрузки:Февраль 2011

Характеристики

Количество блоков

5

Мощность / Производительность:

6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х15х3,5 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Труба стальная самонесущая с теплоизолирующим покрытием высотой 21 м, H = 21 м

Паспорт котельной

Прилагается, 1 экз

Дополнительно

Автономный источник электроснабжения: газопоршневая станция мощностью 100 КВт

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

На месте блок-модули стыкуются и представляют собой единое здание без внутренних перегородок Толщина теплоизоляционного слоя стеновых панелей 100мм..

Настил пола - стальные листы (рифленая сталь 4мм.). Пол утеплен минераловатными плитами, толщина изоляции 100мм.

3

2

Блок-модуль операторная

1

Тепломеханическое оборудование

3

Котел «Термотехник» ТТ100 мощность 2000 кВт водогрейный трехходовой  газотрубно - дымогарного типа, производство Россия.

3

4

Комплектация котла



4.1

Погружная гильза R3/4"x100мм.

Используется для монтажа приборов измерения параметров теплоносителя

3

4.2

Кабель горелки 1-й ступени 8,0м

3

4.3

Кабель горелки 2-й ступени 8,0м

3

4.4

Пульт управления котлом.

3

4.5

Кронштейн для крепления сист. упр-я.

3

5

Насос сетевой WILO, Q = 200 м3/ч., H = 70м.в.ст., Германия

2



6

Насос рециркуляции котловой WILO, Q = 25 м3/ч., H = 32м.в.ст., Германия

3

7

Бак исходной (подпиточной) воды V=2 м3

1

8

Насос подпитки WILO, Q = 2 м3/ч., H = 32 м.в.ст., Германия

2

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

10

Водоподготовка

1

11

Расширительный бак V=500 л

1

Газовое оборудование

12

Газовая горелка P91А.M.PR.S.RU.A.1.50 (Италия)

3

13

Газовая линия (клапан отсечной электромагнитный, клапан термозапорный)

1 компл.

14

Сигнализаторы загазованности RGD по CH4 и CO.

Соединены с системой общекотельной автоматики.

При превышении уровня загазованности помещения происходит прекращение подачи топлива на горелки и останов котлов.

1

Линия редуцирования газа

15

Газорегуляторный пункт шкафной с обогревом

1

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

17

Калорифер

3

18

Вентилятор вытяжной ВО3.15

2

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1

20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

21

Частотный преобразователь для сетевого насоса (30 кВт)

2

22

Стабилизатор напряжения (30 кВт)

3

23

Диспетчеризация котельной с выводом информации на АРМ оператора

1

24

Система пожаротушения, пожароохранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

25

Комплекс коммерческого учета газа СГЭКВз-Р

1 компл.

26

Учет отпускаемого тепла и ГВС

1 компл.

27

Учет исходной воды

1 компл.

28

Учет эл.энергии

1 компл.







29

Трубопроводы, теплоизоляция, крепления

1 компл.

30

Дымовая труба, H=18 м. с теплоизоляционным покрытием, диаметр и высота определяются при проектировании, без светоограждения

1

31

Комплект проектной документации на котельную с положительным заключением экспертизы Промбезопасности

1 компл.

Заказчик

ОАО «Дальэнергомаш» или Дальневосточный завод энергетического машиностроения находится в центральной части города Хабаровск. Завод  специализируется на производстве осевых и центробежных компрессоров,  газовых технологических турбин, тягодутьевого оборудования.
