ГлавнаяОбъекты → Отопление и горячее водоснабжение жилого посёлка

Отопление и горячее водоснабжение жилого посёлка

Назначение:отопление и ГВС посёлка
Место отгрузки:Нижегородская область
Дата отгрузки:Декабрь 2011

Характеристики

Количество блоков

1

Мощность / Производительность:

1,5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х3х3 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

1,3 МВт

Дымовая труба

Стальная самонесущая труба высотой 12 м, H = 12 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

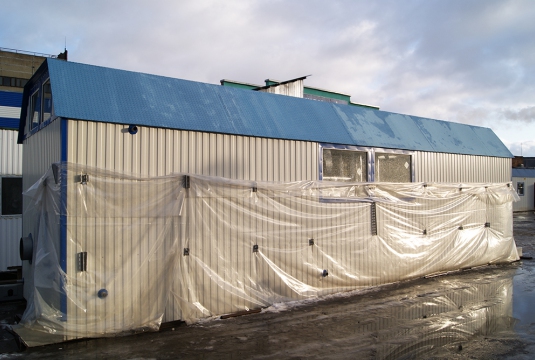

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 750» 750 кВт,  «ICI CALDAIE», Италия

2



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой Grundfoss, Q= 52 м3/ч., H=40 м.в.ст.

2

5

Насос ГВС Grundfoss, Q=2 м3/ч, Н=32 м.в.ст.

2

6

Теплообменник ГВС

1

7

Комплект арматуры ГВС

1

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

Газовое оборудование

9

Газовая  горелка  P65M.-PR.S.RU.A.0.50 , мощность – 270-970 кВт, (Италия)

2

10

Газовая линия: клапан термозапорный, отсечной электромагнитный клапан, газовый фильтр

1 комплект

11

Сигнализаторы загазованности RGD по CH4 и CO

1 комплект

Линия редуцирования газа

12

Газорегуляторный пункт шкафного типа с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

13

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

14

Водяной калорифер

1

15

Вентилятор вытяжной

1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

1

17

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

19

Система пожаротушения, пожароохранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

20

Учет газа

1

21

Учет электроэнергии

1

22

Учет исходной воды

1







23

Дымовая труба, Н=12 м,стальная.

1

24

Трубопроводы, теплоизоляция, крепления

1 компл.

25

Комплект рабочей документации на котельную

1

26

Паспорт

1

Заказчик

Муниципальное унитарное предприятие выпускного района «Стоки» специализируется на удалении и обработке сточных вод, распределении вод, а также производстве общестроительных работ по прокладке магистральных трубопроводов.
