ГлавнаяОбъекты → Отопление жилого посёлка
Назначение: отопление жилого посёлка
Место отгрузки: г. Новый Уренгой
Дата отгрузки: Июль 2011

Характеристики

Количество блоков

2

Мощность / Производительность:

5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х3х3,4 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

труба ферменная высотой 20 м с 2-я газоходами

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей), толщина изоляции ограждающих конструкций S=150 мм

2

Тепломеханическое оборудование

2

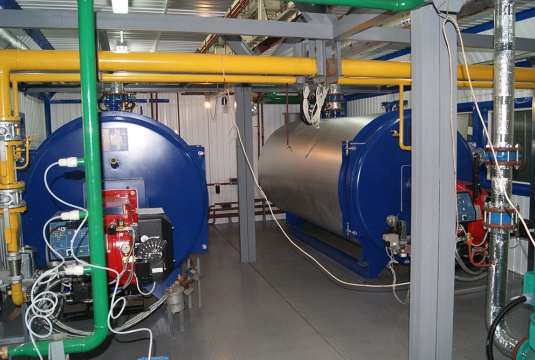

Стальной водогрейный трехходовой жаротрубный котел ТТ100 (2500 кВт), Термотехник, Россия

2

Комплектация котла

Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 172 м3/ч., H = 45 м.в.ст., Германия/Дания (WILO/GRUNDFOSS)

2

5

Насос подпиточный, Q= 2 м3/ч., H=32м.в.ст., Германия/Дания (WILO/GRUNDFOSS)

2

6

Насос рециркуляции, Q= 32 м3/ч., H = 20 м.в.ст., Германия/Дания (WILO/GRUNDFOSS)

2

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

Газовое оборудование

8

Комбинированная горелка HP93A.MG.PR.S.RU.A.1.50, Италия

В комплекте с газовой рампой и линией подачи топлива

2

9

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 комплект

10

Сигнализаторы загазованности RGD по CH4 и CO

1 комплект

Редуцирование газа

11

Газорегуляторное устройство с двумя линиями редуцирования

1

Линия подачи резервного топлива

12

Насос подачи топлива электрический

2

13

Комплект арматуры, фильтры

1

Электрооборудование

14

Силовой щит ВРУ, приборы автоматики

1 компл.

15

ГЗШ, система уравнивания потенциалов

16

Молниезащита дымовой трубы

Отопление и вентиляция

17

Водяной калорифер

2

18

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1

20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

22

Система пожаротушения, пожароохранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

23

Комплекс коммерческого учета газа

1

24

Теплоучет

1

25

Учет дизельного топлива

1

26

Учет электроэнергии

1

27

Учет исходной воды

1

28

Дымовая труба, ферменного типа, два независимых газохода на одной несущей конструкции, Н=30 м, рабочая поверхность газоходов – нержавеющая сталь, утепление – минеральная вата, покровный слой – сталь с полимерным покрытием

1

29

Трубопроводы, теплоизоляция, крепления

1 компл.

30

Комплект проектной документации

1

Заказчик

ЗАО «Уренгойтепломонтаж» организовано в 1998г и специализируется на строительно-монтажных работах в районах крайнего севера.
