ГлавнаяОбъекты → Котельная для аварийного теплоснабжения

Котельная для аварийного теплоснабжения

Тип объекта: Аварийная котельная
Назначение: аварийное теплоснабжение
Место отгрузки: г. Москва
Дата отгрузки: Февраль 2011

Характеристики

Количество блоков

1

Мощность / Производительность:

2 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10,7х2,5х2,65 м

Топливо основное

дизельное топливо

Топливо резервное

нет

ГВС

нет

Дымовая труба

стальная двухсекционная высотой 5 м, H = 5 м

Паспорт котельной

Прилагается, 1 экз

Дополнительно

Автономный источник электроснабжения: дизель генератор мощностью 50 КВт

Услуги

Проектирование, Изготовление

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей).

Габариты блока ДхШхВ(м): 12х2,5х2,5

1

2

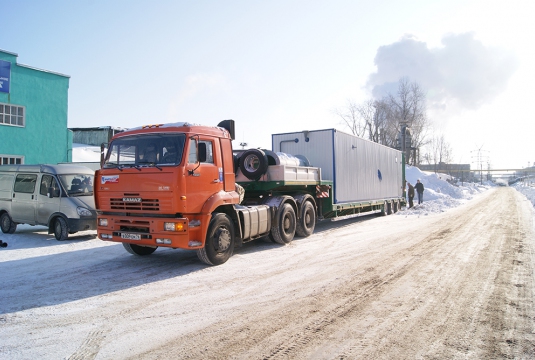

Полуприцеп- тяжеловоз 993930 (L40). Тверьстроймаш, Россия.



Тепломеханическое оборудование

3

Стальной водогрейный жаротрубный котел REX 200 (2000 кВт), ICI CALDAIE, Италия

1

4

Насос сетевой (внешнего контура) NB50-200/198

Grundfoss, Q=70м3/ч; H=50м.в.ст.. Германия

2

5

Насос котлового контура,  NB50-125/121

Grundfoss, Q=60м3/ч; H=12м.в.ст.. Германия

2

6

Теплообменник котлового контура, МВН 2052-33. «Промэнергосбыт», Россия.

1

7

Установка очистки воды ФМФ-200, ЗАО « Водоприбор», Россия.

1

8

Бак расширительный REFLEX N500, Германия.

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые , фитинги, фланцы, болты, шпильки, крепления)

1 компл.

10

Модуль регулирования температуры обратной сетевой воды в комплекте:

  • клапан  универсальный регулирующий двухходовой VVF31 ;
  • электронный регулятор температуры RVD120-C;
  • датчик температуры погружной QAE 2120;
  • датчик температуры наружного воздуха QAC 31/101;
  • электропривод импульсный SKC 60;
  • терм. Элемент, Siemens Германия.

1 компл.

Линия подачи топлива

11

Горелка дизельная PG92.G.PR.S.RU.A, плавнодвухступенчатая. CIB UNIGAS,  Италия

1

12

Комплект арматуры

1 компл.

13

Емкость запаса топлива V=3м3, АО «Яринжком», Россия.

1

Электрооборудование

14

Силовой щит ВРУ, «АВР», АО «Яринжком», Россия.

1

Автономный источник электроснабжения

15

Дизельгенератор открытого исполнения ПСМ-АД.50С-Т400-2РГТ с комплектом АКБ «ПМС», Россия.

1

Отопление и вентиляция

16

Водяной калорифер, КСК-3-6, ООО «Тепловент», Россия.

1

17

Вентилятор вытяжной, ВО-06-300, ООО «Тепловент», Россия.

1

Приборы КИПиА

18

Распределительный щит управления «ЩУ» АО «Яринжком»

1

19

Устройство «мягкий пуск» для сетевых и насосов котлового контура, Avcom

2

20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

21

Пожароохранная сигнализация и пожарное оборудование, система «Нота», ЗАО «Аргус-Спектр», Россия.

1 компл.

22

Погодозависимая автоматика, ТРМ, ДТС, ООО НПФ «Овен», Россия.

1 компл.

Узлы учета

23

Учет отпускаемого тепла ВСТН-50,ЗАО «Тепловодомер», Россия.

1 компл.

24

Учет исходной воды, ВСХ-32, ЗАО «Водоприбор», Россия.

1 компл.



25

Трубопроводы, теплоизоляция, крепления

1 компл.

26

Дымовая труба, двухсекционная

1

27

Комплект проектной документации

1 компл.

28

Незамерзающая жидкость второго контура «Термагент»

1

Заказчик

НТЦ Экспертцентр является ведущим отечественным производителем передвижных лабораторий различного назначения: радиационный и экологический контроль и мониторинг, специальные задачи в сфере обеспечения безопасности и охраны правопорядка; неразрушающий контроль; исследование и контроль качества различных материалов.
